Rueda manual KHB13
De plástico reforzado con fibra de vidrio
- Robusta y económica rueda manual de plástico
- Cubo de acero galvanizado para una elevada estabilidad y un sencillo montaje del eje
- Diversos acabados del cubo

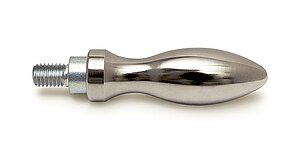

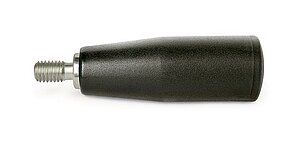

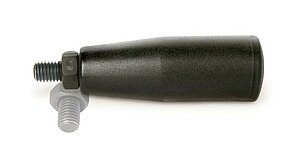

- Con rosca para el montaje de una empuñadura giratoria (ver accesorios)
Dibujo técnico
Característica
Tabla de medidas
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
Apto para |
|
130 |
6.8 |
26 |
42 |
98.2 |
66 |
24 |
28.5 |
24 |
M8 |

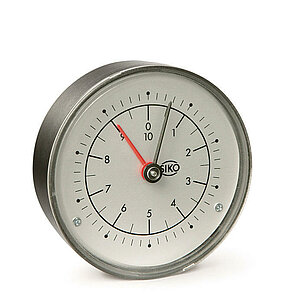

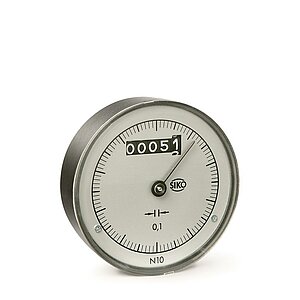

S80/1; SZ80/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
Mecanizado especial
|
Tipo de rueda manual |
KHB13 |
||||||
|
Taladro dH7 |
7, 8 |
9, 10 |
11, 12 |
13 … 17 |
18 … 20 |
21 … 24 |
25, 26 |
|
Anchura de ranura en resorte de ajuste JS9 |
3 |
4 |
5 |
6 |
|||
|
Agujero para clavija |
3.8/8 |
3.8/8 |
3.8/8 |
4.8/8 |
4.8/8 |
4.8/8 |
|
|
Rosca d cubo sin ranura d chaveta JS9 |
M4/12 |
M4/12 |
M4/12 |
M6/12 |
M6/12 |
M6/12 |
|
|
Rosca cubo c. ranura muelle ajuste JS9 |
M3/12 |
M3/12 |
M4/12 |
M5/12 |
|||
|
4 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Diámetro taladro
6.8
chavetero
OP
Agujero para clavija
OS
rosca de cubo
ONG
cubo torneado
PM
Accesorio
Volumen de suministro
- KHB13
