Le fabricant de métrologie SIKO mise sur les potentiomètres haute précision MEGATRON
SIKO est connue dans le monde entier pour ses métrologies linéaire, angulaire et de rotation et produit des appareils de mesure et des systèmes de positionnement innovants pour une large palette d’applications. Bien que ces produits se distinguent par une très haute qualité, des améliorations peuvent encore de temps en temps être trouvées. Un exemple, les potentiomètres de réducteur et les codeurs à câble potentiométriques : en intégrant des potentiomètres MEGATRON, SIKO a optimisé la durée de vie et de plus réduit le taux de défaillance.
Potentiomètres – le véritable true power on
Les capteurs potentiométriques sont encore très souvent utilisés dans l’industrie pour enregistrer les valeurs mesurées. Cette technologie est éprouvée depuis des dizaines d’années, elle a fait ses preuves dans de nombreuses applications. En particulier dans celles disposant de peu d’espace, dans lesquelles les valeurs mesurées doivent être enregistrées sur plusieurs tours d’arbre (multitour), il y a peu d’alternatives aux potentiomètres, surtout d'un point de vue économique. Les potentiomètres possèdent par nature la capacité technologique à fournir immédiatement et même après avoir été hors tension l’information sur la position correcte (« true power on »). Peu d'autres technologies combinent cet avantage à une construction compacte et surtout économique qui, de plus, est immune aux influences CEM. Un bon exemple dans les applications industrielles sont les potentiomètres de réducteur.
Potentiomètres de réducteur au réglage exact de la plage de mesure

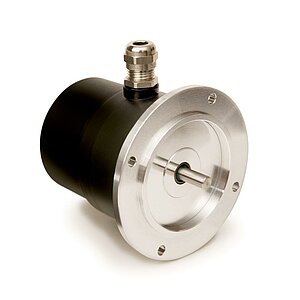

Un potentiomètre de réducteur se compose en fait de deux éléments : d’un réducteur de mesure à roues dentées de précision et d’un potentiomètre dont la valeur de résistance se modifie par rotation de l’arbre. Les valeurs mesurées absolues enregistrées ainsi sont transmises à l’unité de traitement sous forme de signal analogique. Plages angulaires, valeurs de résistance et réducteur d’un potentiomètre de réducteur peuvent être adaptés à l’application. Avec le potentiomètre de réducteur SIKO, les utilisateurs ont même la possibilité de configurer des modèles de commutation au moyen de la came de contacteur intégrée.

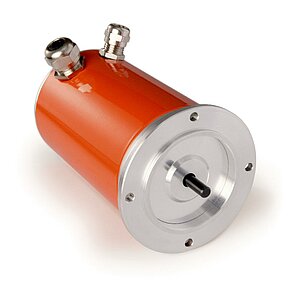

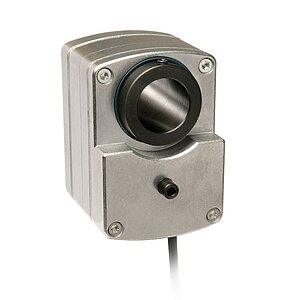

Dans sa gamme de produits, SIKO propose six séries de potentiomètres de réducteur qui sont dès maintenant dotés de potentiomètres de précision MEGATRON. La série GP09 possède un arbre creux continu et convient aux arbres d'un diamètre pouvant atteindre 20 mm. Elle offre des rapports de 0,2 à 244 et des valeurs de résistance de 1,5 à 10 kohm. Le GP09 peut aussi être utilisé dans les environnements difficiles car il peut être rempli d’huile. C’est ainsi qu’il satisfait aux exigences de l’indice de protection IP68. Le GP43 a même une plage de rapport de 0,1 à 512 et possède un arbre plein de 6 mm de diamètre. Jusqu’à 3 sorties de commutation de la came peuvent être librement réglées sur ce potentiomètre de réducteur. Grâce à leur vaste gamme de rapports, les potentiomètres de réducteur SIKO peuvent être en outre adaptés aux courses de mesure les plus diverses. Les machines textiles, celles de transformation du papier ou les servomoteurs dans les centrales thermiques ainsi que les mécanismes de pivotement et de levage d’installations de grutage sont des applications qui les utilisent de préférence.
La pierre angulaire est le capteur
La nouvelle pièce maîtresse des potentiomètres de réducteur SIKO sont des potentiomètres multitour haute précision de la série AL17/19 de MEGATRON. Le spécialiste de métrologie avait soumis plus de 1 500 potentiomètres MEGATRON à des tests très poussés, sans la moindre réclamation. Outre les nombreuses évaluations environnementales et essais sous contrainte, les potentiomètres ont également été soumis à des tests et à l’analyse de la qualité de signal. Au cours d’un procédé automatisé, il a surtout été prêté attention au Spiking et aux divergences de mouvement. Aucun défaut de qualité n’a pu être constaté au cours des tests.
La durée de vie des potentiomètres de précision est élevée
Les potentiomètres de précision MEGATRON sont très appréciés en raison des nombreuses optimisations possibles, de leur fiabilité et de leur rentabilité. Ces potentiomètres compacts (Ø 22 mm) d’une plage de mesure atteignant 3 600° peuvent être adaptés de manière parfaite à une application en raison de leurs nombreuses options et sont entre autres aussi disponibles dans une version avec connecteur facile à monter. Grâce à son élément de résistance trempé de haute qualité, la durée de vie et la fiabilité de la série AL17/19 est beaucoup plus élevée que celles des potentiomètres usuels sur le marché. La grande qualité des potentiomètres permet des mesures de position précises sur une durée d’utilisation sensiblement plus longue que pour la plupart des produits comparables. Les clients de SIKO profitent donc de la conversion aux potentiomètres MEGATRON, grâce surtout aux moindres coûts de maintenance et au plus faibles temps d’arrêt.
La production a lieu selon les exigences de qualité les plus sévères
Le principe de mesure potentiométrique repose sur un contact entre curseur et piste résistive. Les éléments utilisés pour le capteur sont donc soumis à une usure directe et inévitable. Il en résulte une abrasion microscopique qui se « dépose » sur la piste résistive. C’est cette abrasion qui peut influencer la qualité du signal et qui, dans le cas des potentiomètres, se traduit par un spiking des signaux. Grâce à son expertise de longue date et à l’utilisation de composants haute qualité, parfaitement adaptés les uns aux autres, MEGATRON a réussi à réduire au minimum ces effets négatifs du principe de mesure.
Adaptation exacte à l’application
Les spécialistes de Putzbrunn sont en outre capables d’adapter tous les potentiomètres aux conditions ambiantes existantes dans l’application. Les vibrations non amorties que les mouvements oscillants du curseur sur la piste résistive provoquent en sont un exemple. Si l'on considère un tremblement imaginable de 50 Hz, on obtient environ 8 millions de dépassements en 24 heures à une position de curseur apparemment statique. Dans les signaux, ceci se manifeste ensuite dans le spiking qui a été précédé par une usure locale supérieure à la moyenne sur la piste résistive.
Dans de tels cas, MEGATRON conçoit les potentiomètres de telle sorte qu’une plus forte pression de contact agit sur le curseur et le presse contre la piste résistive. Il ne peut ainsi plus « décoller » aussi facilement. Du doigté est cependant nécessaire à la détermination de la pression de contact. Si elle est trop importante, la piste résistive s’usera rapidement, ce qui réduira la durée de vie. Grâce à leur longue expérience et leur grande expertise dans le domaine de la mécanique de précision, les experts de MEGATRON sont en mesure d’ajuster le système curseur-piste résistive de manière optimale et très précise aux besoins de l’application.
Caractéristique du produit encore améliorées
SIKO a pu optimiser ses potentiomètres de réducteur en utilisant ceux de précision de MEGATRON. Les potentiomètres à fil multitour AL17/19 prolongent la longue durée de vie des produits et réduisent de plus le taux de défaillance déjà très bas. Les utilisateurs obtiennent de par leur nouveau partenariat des codeurs à câble et des potentiomètres de réducteur optimaux pour leur application.
