Il produttore di tecnologie di misurazione SIKO punta sui potenziometri MEGATRON ad alta precisione
SIKO è nota in tutto il mondo per la sua tecnologia di misura lineare, angolare e del numero di giri. Produce dispositivi di misura all'avanguardia e sistemi di posizionamento per un'ampia gamma di applicazioni. Sebbene i prodotti siano caratterizzati da una qualità molto elevata, esiste sempre un margine di miglioramento. Ad esempio, con i potenziometri con riduttore e i potenziometri a filo: Integrando i potenziometri MEGATRON, SIKO ha ottimizzato la durata e ridotto al minimo il tasso di guasti.
Potenziometro – Il vero True-Power-On
Nell'industria, i sensori potenziometrici sono ancora molto utilizzati come strumenti per il rilevamento dei valori di misura. Questa tecnologia è stata sperimentata per decenni e si è affermata in molte applicazioni: Specialmente nelle applicazioni con spazi limitati, dove i valori di misura devono essere rilevati su più giri dell'albero (multigiro), ci sono solo poche alternative ai potenziometri, anche e soprattutto dal punto di vista economico. La capacità di fornire le informazioni di posizione corrette immediatamente dopo uno stato di diseccitazione ("True-Power-On") è una caratteristica insita nella tecnologia dei potenziometri. Quasi nessun'altra tecnologia combina questo vantaggio in un design compatto e, soprattutto, economico, con un'immunità intrinseca alle interferenze EMC. Un buon esempio applicativo dei potenziometri nelle applicazioni industriali sono i potenziometri con riduttore.
Potenziometro con riduttore a range di misura regolabile con precisione
Un potenziometro con riduttore è costituito essenzialmente da due componenti: un riduttore di misura con ruote dentate di precisione e un potenziometro il cui valore resistivo può essere modificato ruotando l'albero. I valori di misura assoluti così rilevati vengono trasmessi come segnale analogico all'unità di analisi per l'elaborazione. I campi angolari, i valori resistivi e il riduttore di un apposito potenziometro possono essere adattati all'applicazione. Grazie ai potenziometri con riduttore SIKO, gli utenti hanno anche la possibilità di configurare gli schemi di commutazione mediante una camma di comando integrata.

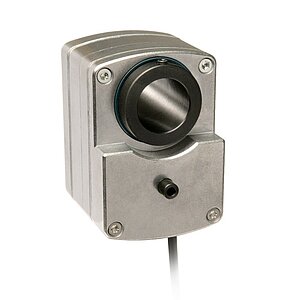

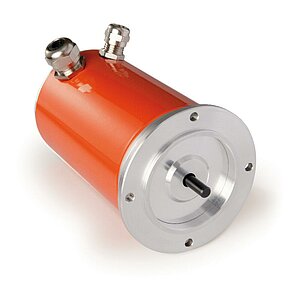

SIKO offre in totale sei serie di potenziometri con riduttore nella sua gamma di prodotti, che ora sono dotati di potenziometri di precisione di MEGATRON. La serie GP09 presenta un albero cavo continuo ed è adatta ad alberi con diametro fino a 20 mm. Offre rapporti da 0,2 a 244 e valori resistivi da 1,5 a 10 kOhm. Il GP09 può essere utilizzato anche in ambienti ostili perché può essere riempito d'olio. Raggiunge così i requisiti della classe di protezione IP68. GP43 ha anche un range di rapporti di trasmissione di 0,1 ... 512 e dispone di un albero pieno di 6 mm di diametro. Con questo potenziometro con riduttore è possibile regolare liberamente fino a 3 uscite di commutazione a camme. Grazie all'ampio spettro di rapporti, i potenziometri con riduttore SIKO possono essere adattati ai più svariati percorsi di misura. Tra le applicazioni preferite si annoverano le macchine tessili, le macchine per la lavorazione della carta o gli attuatori nelle centrali elettriche, nonché i dispositivi di rotazione e sollevamento delle gru.
Il sensore è il cardine
Il nuovo cuore dei potenziometri con riduttore SIKO sono i potenziometri multigiro ad alta precisione della serie AL17/19 di MEGATRON. Lo specialista della tecnologia di misura ha testato in lungo e in largo più di 1.500 potenziometri MEGATRON, senza presentare alcun tipo di problematica. Oltre a estese prove ambientali e di sollecitazione, i potenziometri sono stati sottoposti a test in cui è stata esaminata la qualità del segnale. Nel corso di una procedura automatizzata, è stata prestata particolare attenzione allo spiking (picchi di segnale) e alle deviazioni del movimento. In nessuno dei test sono stati riscontrati difetti di qualità.
La durata dei potenziometri di precisione è elevata
I potenziometri di precisione MEGATRON godono di grande popolarità grazie alle numerose opzioni di ottimizzazione, all'affidabilità e alla convenienza. I potenziometri dal design compatto (Ø 22 mm), con un range di misura fino a 3600°, possono essere adattati in modo ideale all'applicazione grazie alle loro numerose opzioni e sono disponibili, tra l'altro, anche in una versione a connettore di facile installazione. L'elemento resistivo altamente temprato conferisce alla serie AL17/19 una durata e un'affidabilità nettamente superiori rispetto ai potenziometri disponibili in commercio. L'elevata qualità dei potenziometri consente di effettuare misurazioni precise della posizione per un periodo di utilizzo nettamente più lungo rispetto alla maggior parte dei prodotti analoghi. I clienti SIKO traggono quindi vantaggio dal passaggio ai potenziometri MEGATRON soprattutto grazie a costi di manutenzione e tempi di fermo ancora più ridotti.
La produzione avviene nel rispetto dei più severi requisiti di qualità
Il principio di misurazione potenziometrica si basa sul contatto tra il cursore e la pista resistiva, per cui gli elementi del sensore utilizzati sono soggetti a un'usura immediata e inevitabile. Si verifica un'abrasione microscopica che si poggia sulla pista resistiva. Ed è proprio essa che può influenzare la qualità del segnale e, nel caso dei potenziometri, manifestarsi con un picco dei segnali. Grazie a molti anni di know-how e all'utilizzo di componenti di alta qualità e ottimamente armonizzati, MEGATRON è riuscita a ridurre al minimo questi effetti negativi del principio di misura.
Perfetto adattamento all'applicazione
Inoltre, gli specialisti di Putzbrunn possono adattare tutti i potenziometri alle condizioni ambientali che caratterizzano l'applicazione. Ad esempio, alle vibrazioni non smorzate che causano movimenti oscillatori dell'elemento cursore sulla pista resistiva. Ipotizzando una vibrazione di 50 Hz, si verificano circa 8 milioni di sconfinamenti nell'arco di 24 ore in quella che sembra invece essere una posizione statica del cursore. Nei segnali, ciò si esprime successivamente in un cosiddetto spiking, che è preceduto dall'usura locale sulla pista resistiva superiore alla media.
In questi casi, MEGATRON progetta pertanto i potenziometri in modo tale che sul cursore agisca una maggiore pressione di contatto che lo spinga contro la pista resistiva. In questo modo, il cursore non può più "sollevarsi" così facilmente. Ma bisogna prestare la massima attenzione quando si stabilisce la pressione di contatto, poiché, se troppo elevata, porta a un'usura prematura della pista resistiva e a una riduzione della durata di vita. Grazie all'esperienza pluriennale e al vasto know-how in materia di ingegneria di precisione, gli esperti di MEGATRON sono in grado, su richiesta, di adattare in modo ottimale e altamente preciso il sistema pista resistiva-cursore ai requisiti dell'applicazione.
Caratteristiche di prodotto ancora migliori
SIKO è riuscita a ottimizzare i suoi potenziometri con riduttore utilizzando i potenziometri di precisione MEGATRON. I potenziometri a filo multigiro AL17/19 prolungano la già lunga durata dei prodotti e riducono ulteriormente il tasso di guasti, comunque già molto basso. La nuova collaborazione offre agli utenti la soluzione ottimale per i trasduttori a filo o i potenziometri con riduttore in funzione delle proprie applicazioni.
