Capteur de câble SG150

Construction robuste de 15 m de mesure linéaire
SIKO Global, Capteur de câble SG150
SIKO Global, Capteur de câble SG150
Codeur à câble universel, mesures linéaires max. de 15 000 mm, conception robuste et guidage de câble précis et sûr ; prêt à l'intégration de codeurs les plus divers avec bride standard de 58 mm. Combiné avec un codeur Safety de la plateforme de capteurs PURE.MOBILE, il est également possible de l'utiliser jusqu'au niveau de performance Pld dans des applications critiques en termes de sécurité. En outre, le codeur à câble peut être complété par des fonctions supplémentaires telles qu'un capteur d'inclinaison ou des commutateurs DIP dans le but de simplifier le paramétrage.
  • Modèle très compact
  • Mesure linéaire 15000 mm max.
  • Sortie de câble flexible grâce à la technologie Wire-Flex
  • Capteur à câble pour codeur à bride servomoteur 58 mm
  • Modèle robuste
  • Câble de mesure très résistant (acier non oxydable)
  • Combiné avec le codeur rotatif WV58MR, disponible aussi en exécution sécurité
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Composant du système
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Capteur de câble SG150

Caractéristiques techniques

Donnnées mécaniques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~2.5  kg
sans codeur rotatif
Boîtier
 aluminium moulé sous pression
Type de câble
ø0.87  mm
acier spécial inoxydable, gainé de plastique
ø0.81  mm
acier spécial inoxydable
Force de traction
≥15.5  N
Déplacement linéaire/circonférence du tambour
 500  mm
Caractéristique
Caractéristiques techniques
Complément
Précision du système
±0.1  %
pour la mesure linéaire (mm)
Reproductibilité
±0.2  mm
pour chaque sens d'approche
Vitesse de déplacement
≤2.4  m/s
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 …  80 °C
Type de protection
 voir codeur rotatif

Plus d’informations

Codeurs rotatifs pouvant être combinés avec ce codeur à câble

Les capteurs rotatifs appropriés sont indiqués sur notre site www.siko-global.com. Ils conviennent …
  • aux sorties analogiques telles que courant ou tension : AV3650M, AV58M
  • aux sorties incrémentales : IV5800
  • aux sorties absolues : WV58MR, WV5800M, WV5850, WV3650M, WV36M/CAN
Les codeurs rotatifs SIKO possèdent entre autres les interfaces suivantes : incrémentale, SSI, CANopen, CANopen Safety, SAE J1939, différents protocoles de bus de terrain
Les spécifications techniques de ces appareils sont indiquées dans les fiches techniques correspondantes. Un grand nombre de codeurs de différents fabricants peuvent en outre être utilisés.

Instruction de montage

Il doit être tenu compte lors de la fixation du câble de ce que la course du câble s'effectue en prolongement droit, donc vertical de sa sortie. Recommandation :ne choisir une position initiale qu'après avoir fait sortir env. 5 mm de câble. Cela évite que le câble retourne jusqu'en butée.
Représentation symbolique

Composant du système

SIKO Global, Capteur de câble SG150
Capteur de câble SG150
SIKO Global, Codeur incrémental IV5800
Codeur incrémental IV5800
SIKO Global, Codeur de valeur absolue AV58M
Codeur de valeur absolue AV58M
SIKO Global, Codeur de valeur absolue WV3650M
Codeur de valeur absolue WV3650M
SIKO Global, Codeur de valeur absolue WV36M/CAN
Codeur de valeur absolue WV36M/CAN
SIKO Global, Codeur de valeur absolue WV5800M
Codeur de valeur absolue WV5800M
SIKO Global, Codeur de valeur absolue WV5850
Codeur de valeur absolue WV5850
SIKO Global, Codeur de valeur absolue WV58MR
Codeur de valeur absolue WV58MR

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Plage de mesure

10000

10000

10000
en mm
15000

type de câble

S

S

S

câble d'acier, inoxydable

plage de mesure ≤10000 mm
SK

câble d'acier, gainé de plastique

type de codeur

OG6

OG6

OG6

sans codeur

S6

nombreux codeurs rotatifs possibles

position branchement électrique

1

1

1

Direction sortie de câble ou axiale

en fonction du codeur monté
2

vers le haut

3

en face de la sortie de câble

4

vers le bas

O

sans codeur

Votre clé de commande

SG150 - 10000 - S - OG6 - 1
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions de montage

PDF

DE | EN

Certificate de conformité EU

PDF

DE | EN

Modèle 3D-CAO

ZIP

CAD-Modell

Certificate de conformité UKCA

PDF

EN

Accessoires

SIKO Global, Prolongement du câble SV
Prolongement du câble SV

  • Prolongement du câble de mesure ou de l‘écart de l‘objet de mesure; toutefois la plage de mesure du codeur n‘est pas plus étendue

  • Montage simple

Vers le produit
SIKO Global, Poulie de renvoi UR
Poulie de renvoi UR

  • Modifier le sens de mesure. Des poulies de renvoi pourront être montées quand le capteur de déplacement par câble n‘est pas au même niveau que la direction de déroulement du câble

  • Plusieurs poulies de renvoi peuvent être associées

Vers le produit

Produits comparables

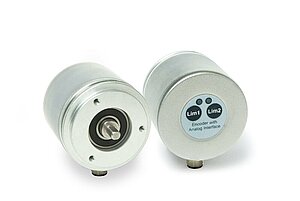

SIKO Global, Codeur de valeur absolue AV58M
Codeur de valeur absolue AV58M

  • Codeur absolu analogique

  • Résolution 13 bits (8192) au-delà de la plage de mesure

  • Température de fonctionnement jusqu'à -40 °C

Vers le produit
SIKO Global, Codeur de valeur absolue WV5800M
Codeur de valeur absolue WV5800M

  • Interface CANopen (DS406) ou SAE J1939

  • Boîtier testé au brouillard salin disponible

  • Compatibilité CEM élevée

Vers le produit
SIKO Global, Codeur de valeur absolue WV58MR-Testprodukt
Codeur de valeur absolue WV58MR-Testprodukt

  • Codeur rotatif de sécurité absolu redondant

  • Interface CANopen Safety ou CANopen redondant

  • utilisable dans les applications jusqu’au niveau de performance PLd

Vers le produit
SIKO Global, Codeur de valeur absolue WV58MR
Codeur de valeur absolue WV58MR

  • Codeur rotatif de sécurité absolu redondant

  • Interface CANopen Safety ou CANopen redondant

  • utilisable dans les applications jusqu’au niveau de performance PLd

Vers le produit
SIKO Global, Codeur de valeur absolue WV36M/SSI
Codeur de valeur absolue WV36M/SSI

  • Modèle compact (diamètre de 36,5 mm)

  • Interface SSI

  • Type de protection IP65

Vers le produit

Étendue de la livraison

  • SG150
  • Informations pour l‘utilisateur
