Codificador incremental IG06

Resistente carcasa de plástico con eje hueco continuo
SIKO Global, Codificador incremental IG06
SIKO Global, Codificador incremental IG06
El codificador incremental IG06 es una ejecución económica con eje hueco continuo y es fácil de montar.
  • Resolución máx. 1024 impulsos / giro
  • Eje hueco continuo hasta ø20 mm
  • Carcasa de plástico resistente a los golpes
  • Ejecución de coste económico
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Pedido
  • Descargas
  • Accesorio
  • Productos equiparables

Dibujo técnico

SIKO Global, Codificador incremental IG06

Característica

Datos mecánicos
Datos eléctricos
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.14 kg
Eje
acero pavonado
Carcasa
plástico reforzado
Revoluciones
≤600 min-1
ejecución de eje W01
≤6000 min-1
ejecución de eje W02, W04
Momento de inercia
~10.5 x 10-6 kgm2
ejecución de eje W01
~9.5 x 10-6 kgm2
ejecución de eje W02
~9 x 10-6 kgm2
ejecución de eje W04
Momento de arranque
≤15 Ncm a 20 °C
ejecución de eje W01
≤1.5 Ncm a 20 °C
ejecución de eje W02, W04
Carga del eje
10 N axial
ejecución de eje W01
20 N radial
ejecución de eje W01
25 N axial
ejecución de eje W02, W04
50 N radial
ejecución de eje W02, W04
Cubierta del cable
PVC o PUR

Ausgangsschaltung PP

Característica
Característica
Complemento
Tensión de servicio
10 … 30 V DC
protegido frente a un cambio de polaridad
Absorción de corriente
50 mA típico
sin carga (señales de salida AB0)
Nivel de señal de salida alto
UB -2 V a 20 mA
Nivel de señal de salida bajo
≤1 V a 20 mA
Frecuencia impulsos
≤25 kHz
Posición de fase
90° ±30°
Carga
±40 mA a prueba de cortocircuitos
máx. perm.

Ausgangsschaltung OC

Característica
Característica
Complemento
Tensión de servicio
10 … 30 V DC
protegido frente a un cambio de polaridad
Absorción de corriente
50 mA típico
sin carga (señales de salida AB0)
Nivel de señal de salida alto
en función del modo de conexión
Nivel de señal de salida bajo
≤0.1 V DC
Frecuencia impulsos
≤25 kHz
Posición de fase
90° ±30°
Carga
±50 mA
máx. perm.

Indicación dada por una señal

Característica
Característica
Complemento
Temperatura ambiente
0 … 60 °C
Temperatura de almacenamiento
-20 … 80 °C
Tipo de protección
IP54
EN 60529
Resistencia a choques
2000 m/s2, 6 ms
EN 60068-2-27
Resistencia a vibraciones
100 m/s2, 50 Hz
EN 60068-2-6

Más informaciones

asignación de pines

Conexión de salida PP, OC

Señal
 E1
 E6X, E6
GND
 gris
 1
A
 amarillo
 2
B
 blanco
 3
O/I
 verde
 4
+UB
 marrón
 5
nc
 6
nc
 7

Pedido

Impulsos máximos para señales de salida

Señal de salida
 Cojinete deslizante W01
 Rodamiento de bolas W02, W04
AXX
 500
 1024
ABX
 250
 500
AB0
 220
 250
ABI
 220
 250

Observación

Los máx. impulsos/revolución no se deben sobrepasar en las señales de salida.

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Señales de salida

AXX

AXX

AXX
ABX
AB0
ABI

impulsos /
giro

1

1

1
2
5
10
20
25
36
40
50
60
70
80
100
125
150
180
200
220
240
250
300
360
400
500
600
1000
1024
0

otros a demanda

Cubierta del cable

PUR

PUR

PUR

PUR, resistente al aceite

PVC

PVC

Tipo de conexión

E1

E1

E1

extremo de cable abierto

E6

acoplamiento de cable con prolongación de cable

E6X

acoplamiento de cable

Longitud del cable L

00,3

00.3

00,3

0.3 m

sólo PVC
02.0 0.3 m
02.0 40 m, en pasos de 1 m
sólo PVC

Longitud del cable L2

00,3

00.3

00,3

0.3 m

sólo PVC
02.0 0.3 m
02.0 15 m, en pasos de 1 m
sólo PVC

Tipo de montaje

1

1

1

con taladro de agujero ciego

2

con placa de montaje

Conexión de salida

PP

PP

PP

push-pull

OC

open collector

modelo del eje

W01

W01

W01

pasador roscado/cojinete deslizante

W02

anillo de apriete/rodamiento de bolas

W04

pasador roscado/rodamiento de bolas

eje hueco/
diámetro

20

20

20

20 mm

con W01
14
mm
15
con W02
10
mm
12
con W04

Longitud del cable L

00,3

00.3

00.3
02.0
03.0
sólo PUR

Longitud del cable L2

00,3

00.3

00.3
02.0
03.0
sólo PUR

Su clave de pedido

IG06 - AXX - 1 - PUR - E1 - 00.3 - 00.3 - 1 - PP - W01 - 20 - 00.3 - 00.3
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones de montaje

PDF

DE | EN

Declaraciones de conformidad UKCA

PDF

EN

Declaraciones de conformidad UE

PDF

DE | EN

Accesorio

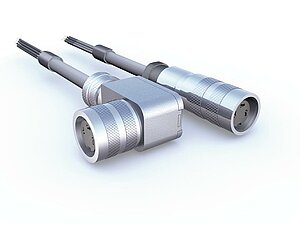

SIKO Global, Prolongación de cable KV07S0
Prolongación de cable KV07S0

  • Conexión de cable preconfeccionada

  • Longitudes de cables hasta 20 m

  • Técnica de conexión M16, 7 polos

Ver producto

Productos equiparables

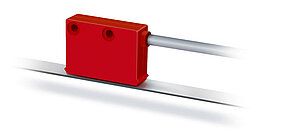

SIKO Global, Sensor magnético MSK320
Sensor magnético MSK320

  • Máx. resolución 12.5 μm

  • Resolución máx. 0.006° con MR320 o MBR320 (250 polos)

  • Precisión de repetición ±0.04 mm

Ver producto

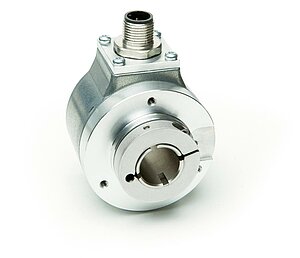

SIKO Global, Codificador incremental IH5815
Codificador incremental IH5815

  • Resolución máx. 5000 impulsos/giro

  • Eje hueco continuo hasta un máx. de ø15 mm

  • Robusta estructura del cojinete

Ver producto

Volumen de suministro

  • IG06

Industrias relevantes para el producto

Excavadora amarilla trabajando
Máquinas de construcción
Tablas de madera en una empresa de carpintería
Mecanizado de la madera
Vista trasera de tres grúas móviles amarillas
Técnica de grúas y de elevación
Sistemas de codificador SIKO para retroalimentación de motor lineal o rotativo
Feedback del motor
Sistemas de posicionamiento SIKO para la tecnología de envasado
Técnica de envasado
Fabricación electrónica altamente precisa gracias a las soluciones de codificadores de SIKO
Tecnología de montaje y manejo

Favoritos

Favoritos

Contacto

Contacto

SIKO Products Inc., Sede central/Distribución América del Norte

¿Tiene alguna pregunta sobre nuestra empresa o nuestros productos?

Le ayudamos gustosamente.

sales.us(at)siko-global.com

+1 734 426-3476

Sede central

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Alemania

Contacto
+49 7661 394-0
info(at)siko-global.com
Suscribirse a Newsletter
Síganos en

Facebook

Xing

Linkedin

Instagram

Youtube

X

  • Reajuste de formato
  • Automación móvil
  • Técnica de accionamiento y robótica
  • Índice de productos
  • Sistemas de posicionado
  • Sensores lineales
  • Sensores rotativos
  • Asesoramiento sobre productos
  • Servicio posventa
  • Reparación y Mantenimiento
  • Formación y talleres
  • Descargas
  • Tutoriales y vídeos
  • Quiénes somos
  • Sala de prensa
  • Eventos
  • Contacto
  • Aviso legal
  • Proteccion de datos
  • CGC
  • Configuración de cookies
© Copyright 2024 SIKO GmbH
