Neigungssensor IMS360

dynamisch kompensierter Neigungssensor

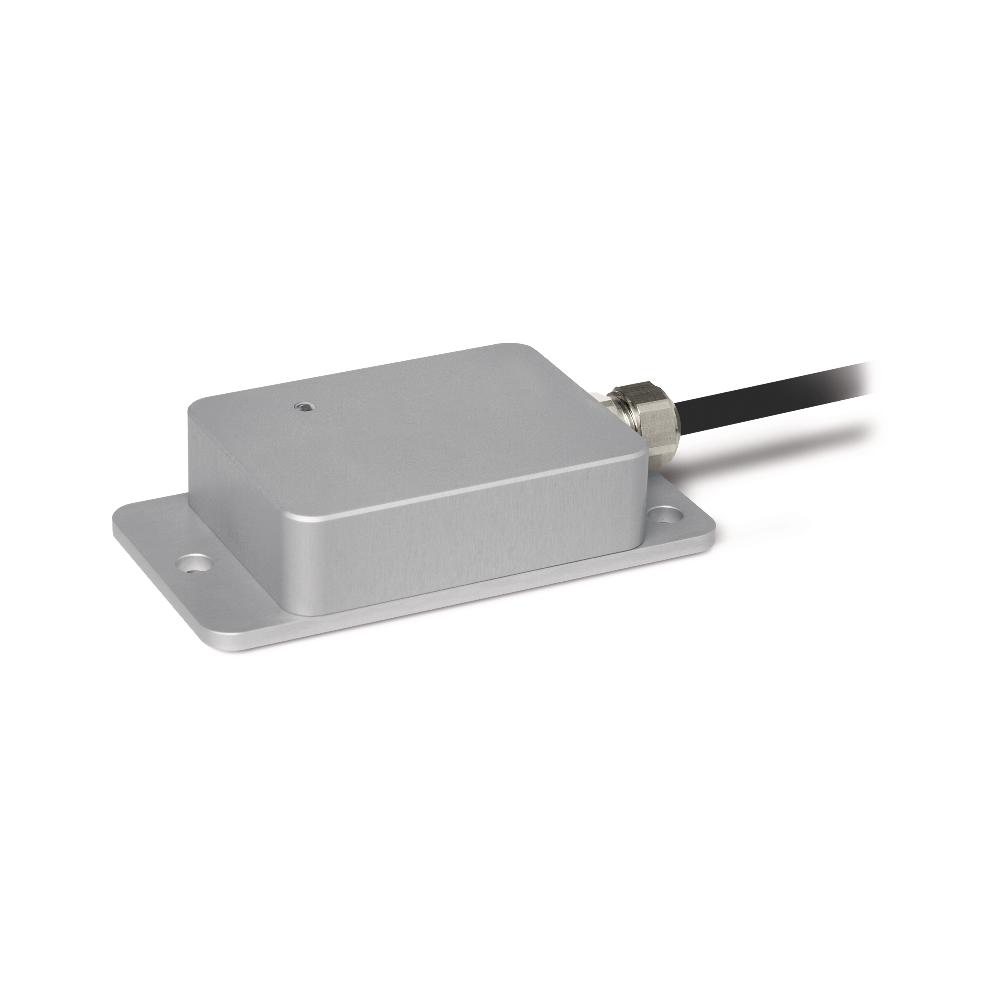

SIKO Global, Neigungssensor IMS360

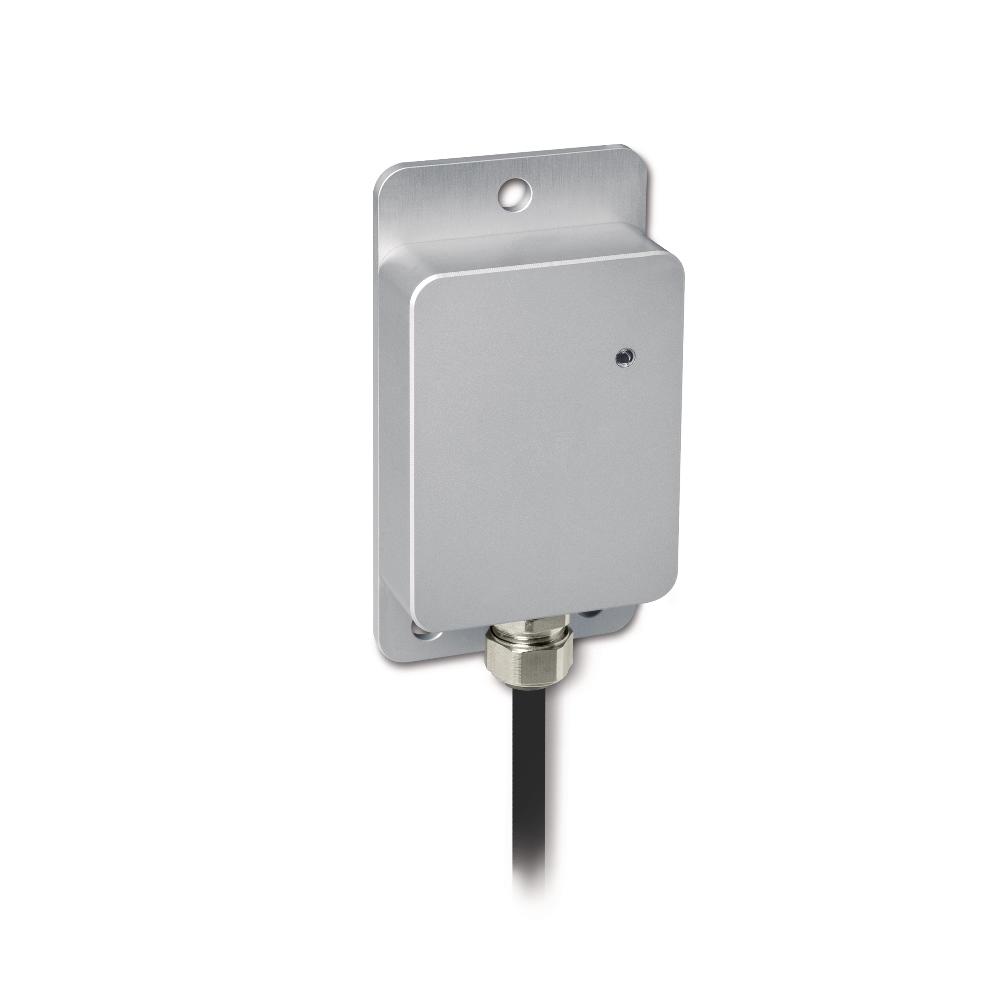

SIKO Global, Neigungssensor IMS360
SIKO Global, Neigungssensor IMS360
SIKO Global, Neigungssensor IMS360
Der robuste Neigungssensor IMS360 bietet dank integriertem Beschleunigungssensor und Gyroskop neue Anwendungsmöglichkeiten in dynamischen Applikationen. Dank innovativem Sensor-Fusion-Algorithmus werden externe Beschleunigungen, wie z.B. Vibrationen und Erschütterungen, kompensiert und liefert somit für verlässliche Neigungswerte. Des Weiteren steht Ihnen eine volle IMU-Funktionalität zur Verfügung. Durch die hohe Schutzart, dem robusten Gehäuse und der E1 Zulassung (UN ECE R10) ist er bestens für den Einsatz in Nutzfahrzeugen geeignet.
  • 6 Achsen Inertial Measurement Unit (IMU)
  • Kompensierung externer Beschleunigung dank innovativer Sensor Fusion
  • dynamisch kompensierte Neigungsmessung (360° oder ±90°)
  • Schnittstelle CANopen (DS406) oder SAE J1939
  • Schutzart IP6K9K, IP67
  • E1 Zulassung durch das Kraftfahrt-Bundesamt
  • mit PURE.MOBILE Technologie
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Expertenvideo ansehen
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör

Technische Zeichnung

SIKO Global, Neigungssensor IMS360

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.13 kg
Gehäuse
Aluminium eloxiert
Montageart
3-Punkt-Montage
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
8 … 36 V DC
verpolsicher
Leistungsaufnahme
≤600 mW
ohne Last
Statusanzeige
zweifarbige LED (rot/grün)
Gerätestatus/CAN-Status
Belastbarkeit
±36 V
CAN Schnittstelle
Temperaturdrift
0.01 °/K
Schnittstelle
gemäß ISO 11898-1/2, galvanisch nicht getrennt
CANopen
gemäß ISO 11898-1, galvanisch nicht getrennt
SAE J1939
Adresse
… 127
Baudrate
100 kbit/s
125 kbit/s
250 kbit/s
500 kbit/s
800 kbit/s
1 Mbit/s
Einschaltzeit
<500 ms
Parameter
gemäß CiA 301, CiA 303 Part 3, CiA 305, CiA 410
CANopen
gemäß SAE J1939-21, -71, -81, DA
SAE J1939
Anschlussart
1x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift (Anschlussart E12X)
Merkmal
Technische Daten
Ergänzung
Abtastung
MEMS
Auflösung
1 µg
Messbereich
±2 g
Zulassung
E1
UN ECE R10 Genehmigungs-Nr.: E1*10R06/02*9376*01

Gyroskop

Merkmal
Technische Daten
Ergänzung
Abtastung
MEMS
Auflösung
0.001 °/s
Messbereich
±1000 °/s
Zulassung
E1
UN ECE R10 Genehmigungs-Nr.: E1*10R06/02*9376*01

Neigungssensor

Merkmal
Technische Daten
Ergänzung
Abtastung
MEMS
Auflösung
0.01 °
Systemgenauigkeit
±0.3 °
statisch
±0.5 °
dynamisch kompensiert
Messbereich
… 360 °
1 Achse, parametrierbar
±90 °
2 Achsen, parametrierbar
Zulassung
E1
UN ECE R10 Genehmigungs-Nr.: E1*10R06/02*9376*01
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 85 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
98 %
Betauung nicht zulässig
EMV
EN 61326-1
Immunitätsanforderung Industrie
EN 61000-4-2, -3, -4, -5, -6
Störfestigkeit / Immission
ISO 11452-2, -5
Störeinstrahlung EUB
ISO 7637-2, -3
Transiente Impulse
ISO 10605
Elektrostatische Entladung (E.S.D)
Schutzart
IP67
EN 60529 verbaut nach Montageanleitung und mit geeignetem Gegenstecker
IP6K5
ISO20653 verbaut nach Montageanleitung und mit geeignetem Gegenstecker
IP6K9K
ISO20653 verbaut nach Montageanleitung und mit geeignetem Gegenstecker
Salznebeltest
Schärfegrad 4
EN 60068-2-52
Schockfestigkeit
490 m/s2, 6 ms
EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 10 Schocks
Vibrationsfestigkeit
10 … 2000 Hz
EN 60068-2-64, EN 60068-2-14, 3 Achsen, je 4 Zyklen

Mehr Informationen

Anschlussbelegung

E12X

Signal
 PIN
CAN_SHLD
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Schnittstelle/
Protokoll

CAN

CAN

CAN

CANopen

J1939

SAE J1939

Filter

SFI

SFI

SFI

Standard

KFI

Kalman

Anzahl Achsen

1

1

1

Z-Achse

2

X-Achse, Y-Achse

Messbereich

360

360

360

0 … 360°

nur bei Anzahl Achsen 1
-90/+90

-90 … +90°

nur bei Anzahl Achsen 2

Ihr Bestellschlüssel

IMS360 - CAN - SFI - 1 - 360 - E12X - 00.3 - S
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

Montageanleitung

PDF

DE | EN

EU-Konformitätserklärungen

PDF

DE | EN

Zubehör

SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
SIKO Global, Kabelverlängerung KV05S0
Kabelverlängerung KV05S0

  • vorkonfektionierter Kabelanschluss

  • Kabellänge 3 m

  • Anschlusstechnik M12 (A-kodiert), 5-polig

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 5-polig, Winkelbuchse
83006
Gegenstecker, 5-polig, Buchse
84109
Busabschlussstecker, 5-polig, Stift
82815

Lieferumfang

  • IMS360
  • Kurzanleitung
