绝对值式编码器 WV5850

带空心轴和工业以太网的绝对值旋转编码器

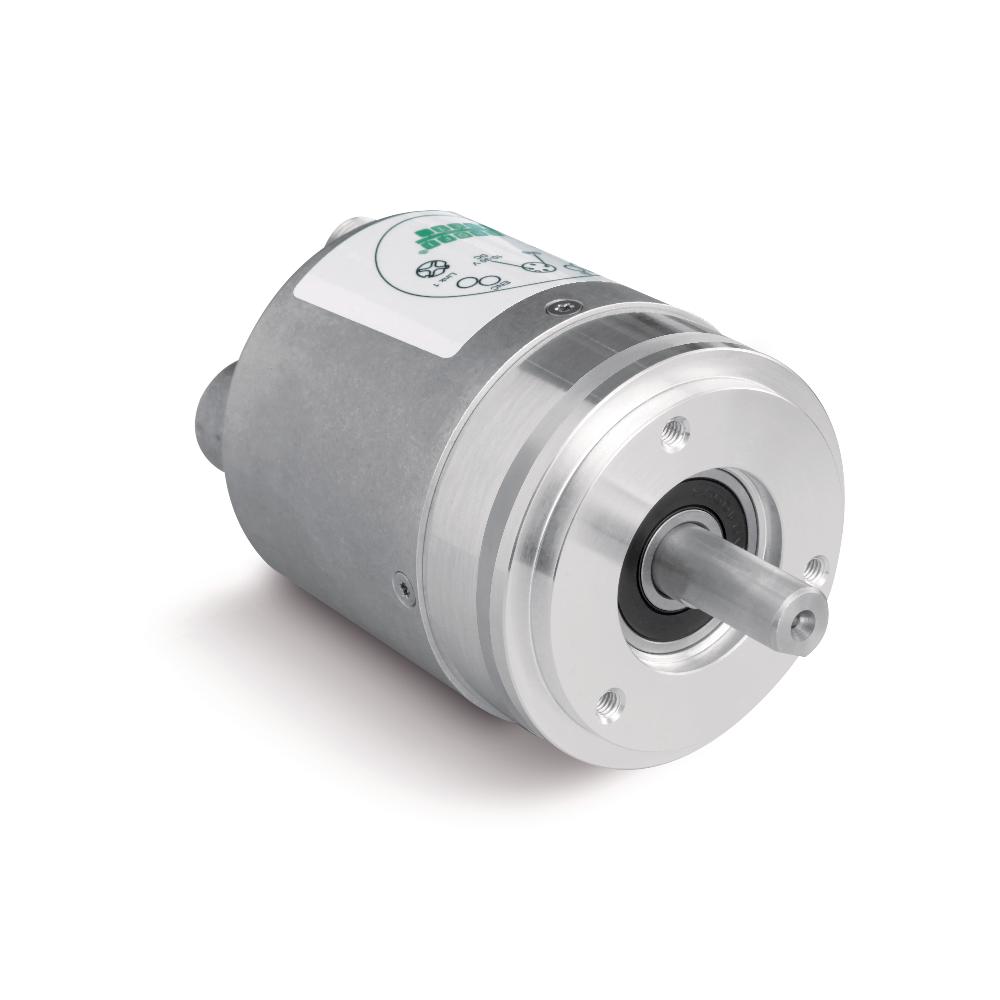

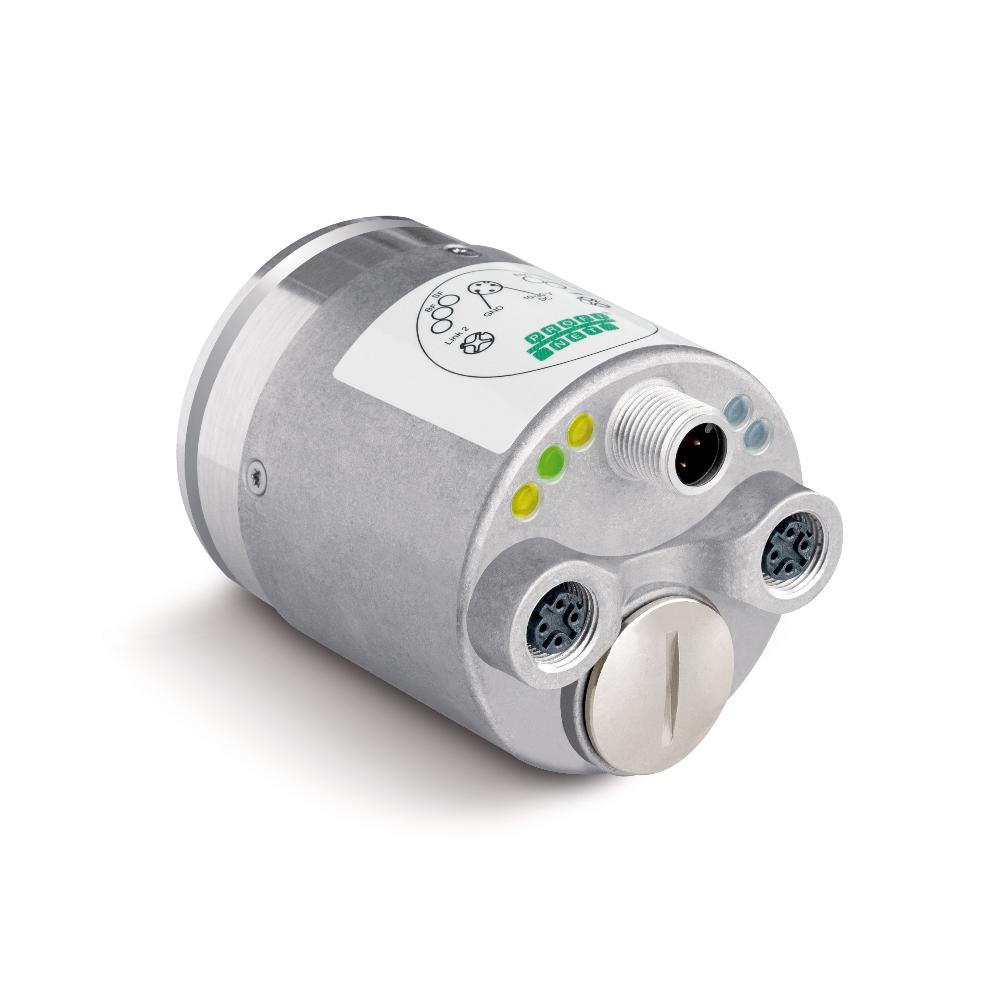

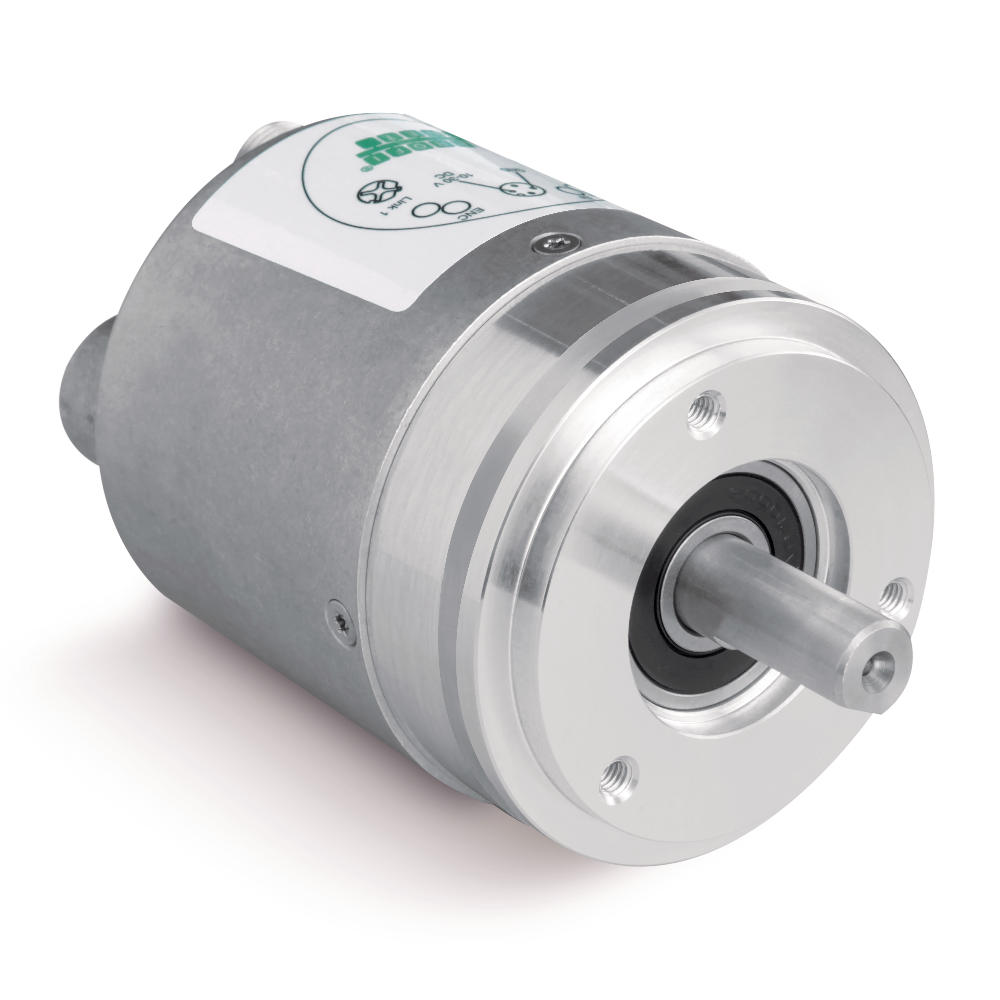

SIKO Global, 绝对值式编码器 WV5850
SIKO Global, 绝对值式编码器 WV5850
SIKO Global, 绝对值式编码器 WV5850
SIKO Global, 绝对值式编码器 WV5850
绝对式光学多圈编码器 WV5850 具有特别高的分辨率，专为对时间要求特别严格的应用而设计。 通过多种工业以太网接口方式可供选择，例如 PROFINET（也适合带 PROFIdrive 附件）和 EtherNet/IP，以及较短的反应时间和 100% 的抗磁性，其非常适用于驱动技术、仓库技术和工厂自动化技术等。 基于最新的 PROFINET 和 EtherNet/IP 功能支持，其编码器提供出简单的集成功能和最佳的工作系统可用性！
  • 光学绝对值式编码器
  • 高精度和高达 19 位的单圈分辨率
  • 接口方式为 PROFINET IO、 EtherNet 或 IP
  • 坚固耐用的轴承结构以及高抗冲击和抗振动能力
  • 100 % 抗磁性
  • 快速启动调试性和高系统待用性
  • 工业 4.0 就绪
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件

技术制图

SIKO Global, 绝对值式编码器 WV5850

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.45  kg
轴
 不锈钢
法兰
 铝
外壳
 铝
转速
≤9000  min-1
短期性 ≤10 min., 限于 EPN PROFINET IO 型
≤6000  min-1
连续不断运行式, 限于 EPN PROFINET IO 型
转动惯量
≤3 x 10-6 kgm2
启动扭矩
<0.01  Nm  在 20 °C 时
轴负载
 80  N
径向
 40  N
轴方向
安装方式
 压夹式法兰 ø58 mm
安装型式 M1
 伺服法兰 ø58 mm
安装型式 M2
 四方形法兰 63.5 mm
安装型式 M5

Schnittstelle Profinet IO

特征
技术数据
内容补充
工作电压
 10 …  30 V DC
反极性保护，所用适配器符合等级 2  (UL 1310)
电流消耗
≤250  mA
无载荷
参数存储器
1010 次循环
也适用于校准过程
状态指示
5 个 LED 灯
设备状态或总线状态
接口
 PROFINET IO
概况说明版本 4.2、PROFIdrive 型号 4.2、RT 等级 3 (IRT)、一致性等级 C、应用类型等级 6、编码器等级 4、净负载等级 II
连接方式
 1 个 M12 插拔连接器 (A 编码)
4 针, 1 个插头
 2个 M12 插拔连接器 (D 编码)
4 针, 2 个插口
特征
技术数据
内容补充
扫描
 光学式
分辨率
 19  bit
EPN PROFINET IO 型时可调节、默认值：8192（13 bit）
系统精确度
±0.0194  °  在 23 °C ±2 °C 时
±0.0139  °  在 23 °C ±2 °C 时
典型式
重复精度
 1  LSB
测量范围
 16777216  rotation(s)
24 bit、在 EPN PROFINET IO 型, 默认值: 4096 (12 bit), 可调性仅限于相对总分辨率
许可
 UL
UL 61010-1, 文件号 E503367
特征
技术数据
内容补充
环境温度
-40 …  80 °C
储存温度
-40 …  80 °C
相对湿度
 95  %
不允许凝露
EMV
 按 DIN EN 61326-1 标准
对抗扰度有要求的工业
 按 DIN EN 61000-4-2, -3, -6, -8 标准
抗干扰性 / 影响度
 按 DIN EN 61000-4-4 标准
burst
 按 DIN EN 55011 class A 标准
干扰放射强度或无线电放射抑制
安全条例
 UL 61010-1
室内使用，也可室外使用，不适用于直接紫外线辐射下。
防护等级
 IP65
按照 EN 60529 标准 (防护等级未经 UL 检验）
 IP67
按照 EN 60529 标准 (防护等级未经 UL 检验）
耐冲击性
2500 m/s2, 6 ms
按照 EN 60068-2-27 标准
耐振动性
100 m/s2, 55 … 2000 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

界面接口

信号符标
 插脚
Tx+
 1
Rx+
 2
Tx-
 3
Rx-
 4

工作电压

信号符标
 插脚
+UB
 1
nc
 2
GND
 3
nc
 4

连接引脚

PROFINET IO
1
 LED: Link 2
2
 "LED: 总线错误 "
3
 LED: 采集错误
4
 LED: ENC
5
 "LED: Link 1 "
6
 "电源 "
7
 Link 2
8
 Link 1
9
 -

工业 4.0

在大多数情况下，绝对值式编码器的数据信息交换仅限于工艺过程数据信息的交换。 智能工业以太网式旋转编码器却还提供诸多附加信息，除了工艺过程数据信息外，还提供用于评估状态监控的 "Condition Monitoring"和预测性维护"Predictive Maintenance"等功能：
工艺数据
 智能值
 智能式功能
实际位置
 温度
 状况监控
速度
 极限速度
 应用功能过载
运行时间计数器
 运行时间
资产利用管理
网络服务器 (EPN, EIP)

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

转数

1

1

1

单圈

16777216

24 bit, 多圈

仅限于 ProfiNET 接口

轴直径 x 长度

6x10

6x10

6x10

直径6 mm x 10 mm

10x20

直径10 mm x 20 mm

3/8x7/8

ø3/8 in x 7/8 in

1/4x7/8

ø1/4 in x 7/8 in

安装方式

M1

M1

M1

压夹式法兰 ø58 mm

M2

伺服法兰 ø58 mm

M5

四方形法兰 63.5 mm (2.5\")

防护等级

IP65

IP65

IP65

IP65

IP67

IP67

您专人的订货代码

WV5850 - EPN - 1 - 6x10 - M1 - IP65 - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

EPN

PDF

DE
EN

3D-CAD 模型

链接或 URL

CAD-Modell

欧盟符合性声明

PDF

DE | EN

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

认证

EPN

PDF

EN

UL

PDF

EN

附件

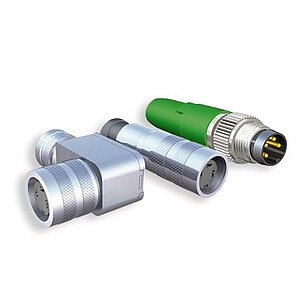

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品

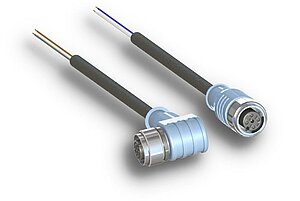

SIKO Global, 延长线 KV04S2
延长线 KV04S2

  • 预装配电缆接头

  • 电缆长度可达 10 m

  • 连接方式 M12 (A 编码), 4 枚针端

前往有关产品
更多附件
订货代码
配套插头, 4 针, 弯角插口
83091
配套插头, 4 针，插口
83526
配套插头, 4 针，弯角插头
87600
配套插头, 4 针，插头
87601

供货范围

  • WV5850
  • 快速参考指南
