绝对值式编码器 WH3600M

SIKO Global, 绝对值式编码器 WH3600M
SIKO Global, 绝对值式编码器 WH3600M
SIKO Global, 绝对值式编码器 WH3600M
SIKO Global, 绝对值式编码器 WH3600M
绝对值式安全型旋转编码器 WH3600M 专为在移动机械中的使用而开发，即使在最恶劣的环境影响下，也能提供可靠和精确的测量值。可提供单圈和多圈类型，编码器外径仅为 36 毫米，由此可以安装在安装空间极其有限的应用中。尽管设计结构紧凑，但 WH3600M 以类型广泛令人信服。 此外，WH3600M 凭借高度的防护等级和通过盐雾测试的外壳提供了最大的坚固性。
  • 接口为 CANopen (DS406) 或者 SAE J1939
  • 极其紧凑的款式设计，带 ø36mm 法兰
  • 可提供单圈或多圈式
  • 通过联邦汽车运输管理局 E1 认证（准备中）
  • 可提供经过盐雾测试的外壳
  • 使用 PURE.MOBILE 技术
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件

技术制图

SIKO Global, 绝对值式编码器 WH3600M

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
 不锈钢
法兰
 铝
外壳
 不锈钢
转速
≤3000  min-1
转动惯量
<29  gcm²
轴负载
≤40  N
径向
≤20  N
轴方向
特征
技术数据
内容补充
工作电压
 8   …  36 V DC
反极性保护
功率消耗
≤1  W  在 36 V 时
无载荷
参数存储器
1010 次循环
也适用于校准过程
状态指示
 1 个双色 LED 灯（红/绿色）
设备状态或 CAN状态
负荷能力
±36  V
CAN 接口方式
接口
 符合 ISO 11898-1/2 标准，无电气隔离
CANopen
 根据 ISO 11898-1 标准, 不带电子隔离功能
SAE J1939
地址
 1   …  127
CANopen
 128   …  238
SAE J1939
波特率
 20  kbit/s
CANopen
 50  kbit/s
CANopen
 125  kbit/s
CANopen, SAE J1939
 250  kbit/s
CANopen, SAE J1939
 500  kbit/s
CANopen, SAE J1939
 800  kbit/s
CANopen
 1  Mbit/s
CANopen
周期循环时间
<10  ms
开关时间
<1000  ms
参数
 根据 CiA 301、CiA 303 Part 3、CiA 305、CiA 406 标准
CANopen
 根据 SAE J1939-21, -71, -81, DA 标准
SAE J1939
连接方式
 1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头 (连接类型 E12E)
 开放的电缆末端
钢绞线横截面为 0.5 mm2 (连接类型 E1)
特征
技术数据
内容补充
扫描
 磁性
分辨率
 14  bit
单圈, 16384 步骤/转
测量范围
 1  rotation(s)
单圈
 4096  rotation(s)
12 bit
 65536  rotation(s)
16 bit
特征
技术数据
内容补充
环境温度
-40 …  85 °C
储存温度
-40   …  85 °C
相对湿度
 100  %
允许凝露
EMV
 按照 EN 61326-3-1 标准
工业用抗扰度要求、辐射限值 B 级、需要屏蔽电缆
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
防护等级
 IP67
按照 EN 60529 标准，根据组装说明进行安装，并提供合适的配对插头
盐雾测试
 清晰度 3
按照 EN 60068-2-52 标准

更多信息

连接引脚分配类型

E12E

信号符标
 插脚
nc
 1
+UB
 2
"整合规范文档 "
 3
CAN_H
 4
CAN_L
 5

E1

信号符标
 电缆颜色
nc
 白色
+UB
 棕色
"整合规范文档 "
 绿色
CAN_H
 黄色
CAN_L
 灰色

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

界面接口/
报告记录

CAN

CAN

CAN

CANopen

J1939

SAE J1939

转数

1

1

1

单圈

4096

12 bit

65536

16 bit

空心轴/
直径

N2/6

N2/6

N2/6

ø6 mm, 适配键槽

N2/8

ø8 mm, 适配键槽

N3/10

ø10 mm, 适配键槽

电气连接的方向位置

A

A

A

轴方向

R

径向

连接方式

E1

E1

E1

开放的电缆末端

E12E

Bus IN

电缆长度

OK

OK

OK

无电线

仅限于连接类型 E12E
01.0
单位为米
02.0
03.0
05.0
10.0
仅限于连接类型 E1

您专人的订货代码

WH3600M - CAN - 16384 - 1 - N2/6 - DS1 - IP67 - A - E1 - OK - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品

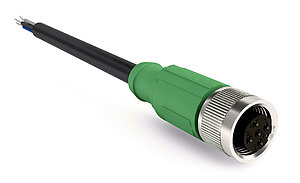

SIKO Global, 延长线 KV05S0
延长线 KV05S0

  • 预装配电缆接头

  • 电线长3m

  • 连接技术 M12 (A 编码), 5 针

前往有关产品
更多附件
订货代码
配套插头, 5 针, 弯角插口
83006
配套插头, 5 针，插口
84109

供货范围

  • WH3600M
  • 快速参考指南
