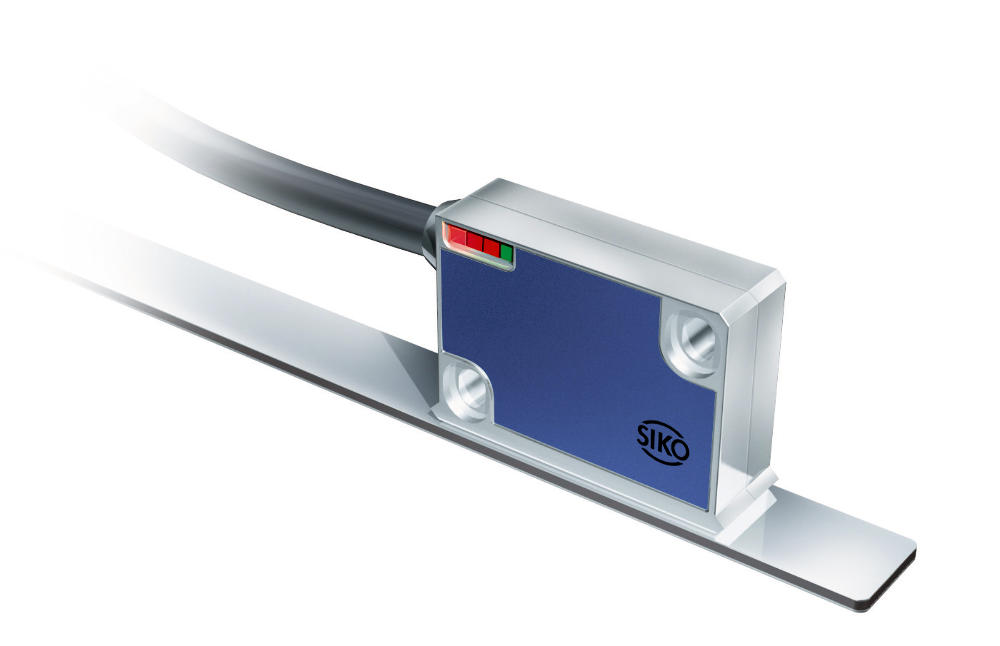

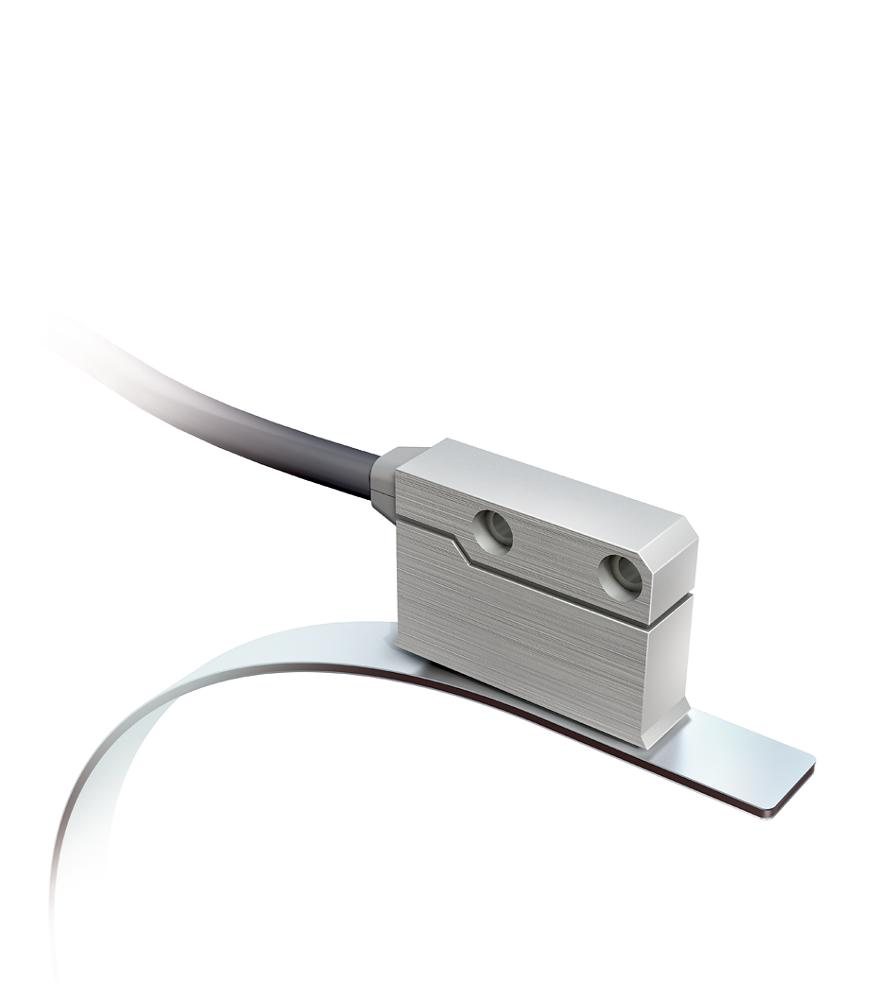

磁性传感器 MSK1000
增量式，数字接口，分辨率0.2μm
- 分辨率最大为 0.2 μm
- 重复精度为 ±1 μm
- LED 灯状态显示
- 读取距离 ≤0.4 mm
- 坚固的金属外壳
技术制图
技术数据
行进速度
|
行进速度 Vmax [m/s] |
|||||
|
分别率 [µm] |
0.2 |
0.64 |
0.32 |
0.16 |
0.08 |
|
1 |
3.20 |
1.60 |
0.80 |
0.40 |
|
|
2 |
6.40 |
3.20 |
1.60 |
0.80 |
|
|
5 |
16.00 |
8.00 |
4.00 |
2.00 |
|
|
脉冲间隔 [μs] |
0.25 |
0.50 |
1.00 |
2.00 |
|
|
计数频率[kHz] |
1000.00 |
500.00 |
250.00 |
125.00 |
|
|
3 |
1 |
3 |
3 |
3 |
3 |
信号图
提示
信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
提示
带4个增量式(360°）信号长度的参考信号和指示信号从第5个计数开始有效。打开驱动电压之后要注意相应的延迟。
脉冲间隔值，输出转换 LD
更多信息
连接引脚分配类型
反相式并无基准信号
|
信号符标 |
E1 |
E6X |
E8X |
|
A |
红色 |
1 |
1 |
|
B |
橙色 |
2 |
2 |
|
nc |
3 |
3 |
|
|
+UB |
棕色 |
4 |
4 |
|
GND |
黑色 |
5 |
5 |
|
/A |
黄色 |
6 |
6 |
|
/B |
绿色 |
7 |
7 |
|
nc |
8 |
||
|
nc |
9 |
反相式并带基准信号
|
信号符标 |
E1 |
E6X |
E8X |
|
A |
红色 |
1 |
1 |
|
B |
橙色 |
2 |
2 |
|
I,R |
蓝色 |
3 |
3 |
|
+UB |
棕色 |
4 |
4 |
|
GND |
黑色 |
5 |
5 |
|
/A |
黄色 |
6 |
6 |
|
/B |
绿色 |
7 |
7 |
|
/I, /R |
紫色 |
8 |
8 |
|
nc |
9 |
安装提示
|
参考信号 |
O, I |
R |
|
A, 传感器/尺的读取间距 |
≤0.4 mm |
≤0.2 mm |
|
B, 横向偏移 |
±2 mm |
±0.5 mm |
|
C, 同心度偏差 |
±3° |
±3° |
|
D, 纵向斜度 |
±1° |
±1° |
|
E, 横向斜度 |
±3° |
±3° |
|
3 |
2 |
2 |

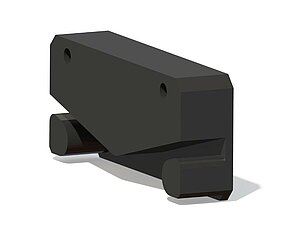

系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
工作电压
10
造型结构
M
连接方式
E1
电缆长度
01.0
基准参考信号
O
分辨率
0.2
脉冲间隔
0.25
供货范围
- MSK1000
- 紧固套件
- 安装指南
