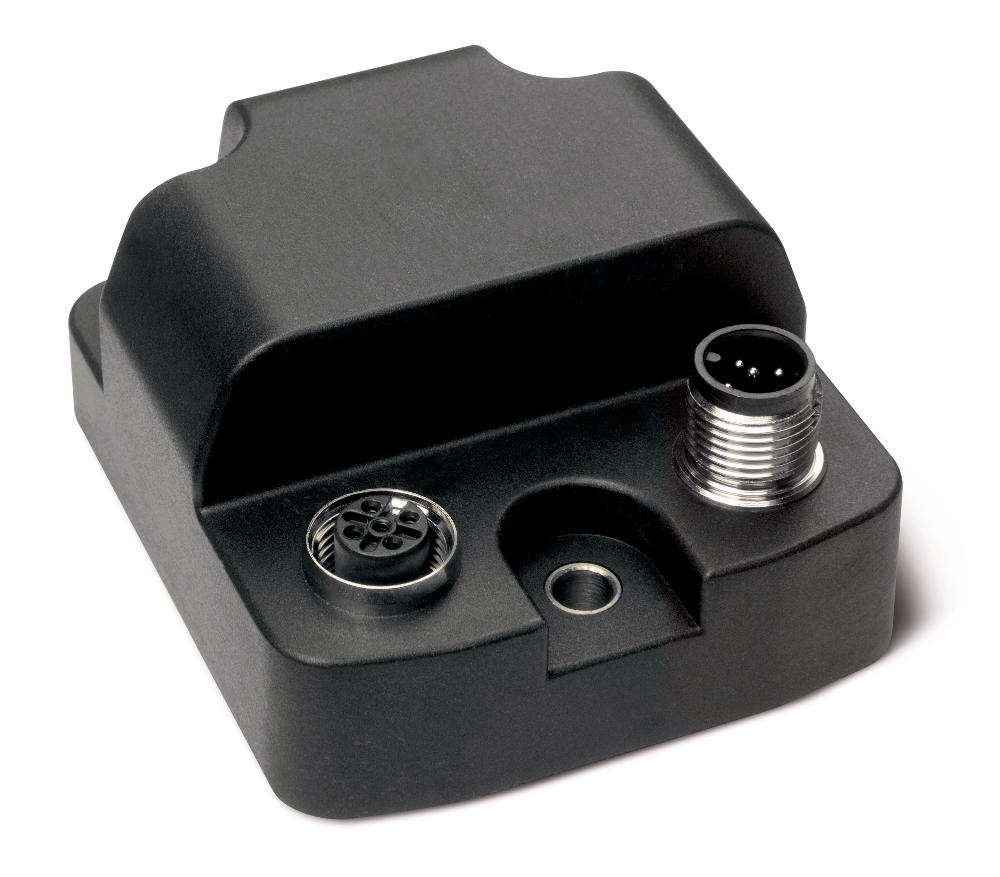

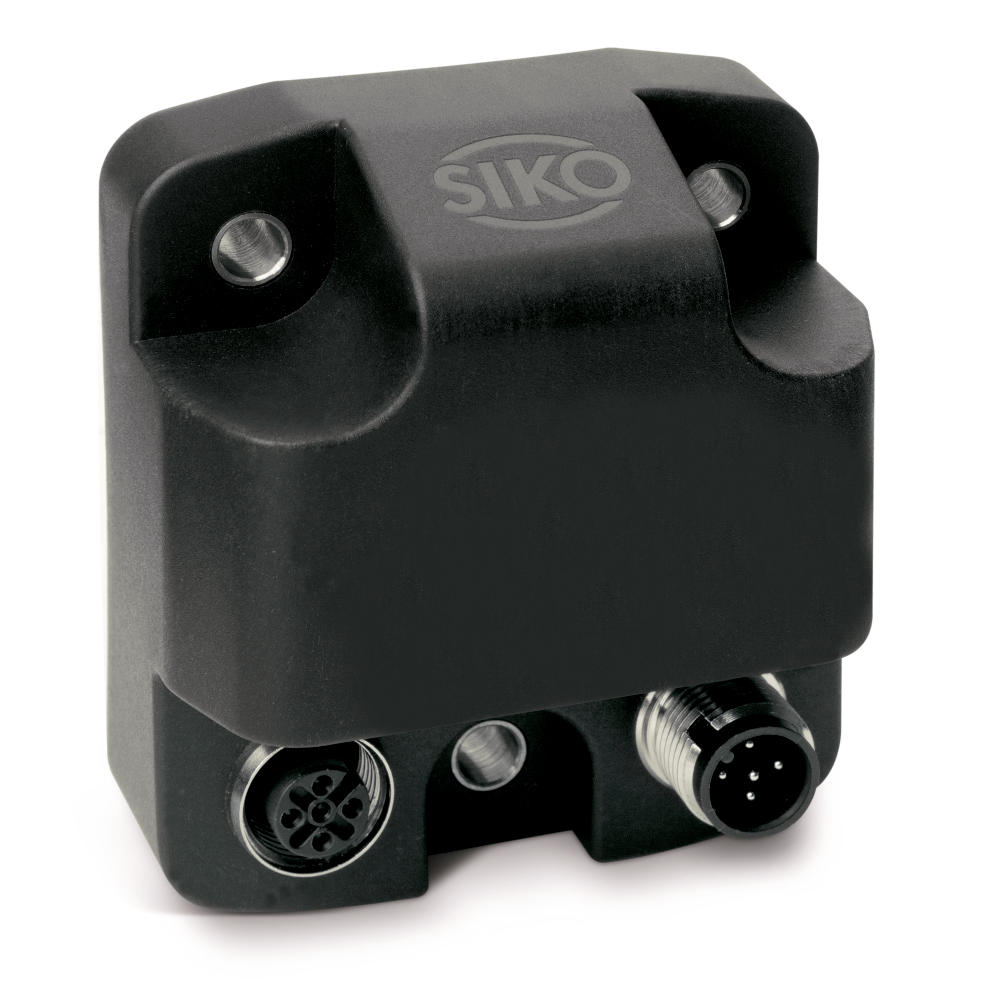

倾角传感器 IKM360R

冗余式安全倾角传感器
SIKO Global, 倾角传感器 IKM360R
SIKO Global, 倾角传感器 IKM360R
SIKO Global, 倾角传感器 IKM360R
SIKO Global, 倾角传感器 IKM360R
IKM360R 倾斜传感器是冗余安全式倾角传感器，专门为在移动设备中的应用而开发。 它适合用于对安全性至关重要的达到 PLd 级的性能水平的应用中。凭借其特别坚固的设计、带有可选的 CANopen 或 SAE J1939 接口，它非常适合在移动机器中的苛刻使用。
  • 冗余式单轴或双轴倾角传感器（0 至 360° 或 -80 至 +80°）
  • 分辨率为 0.001°
  • 精度为 ±0.8°，位于整个测量范围和温度范围内
  • 可用于性能等级高达 PLd 级的应用
  • 防护等级 IP6K9K, IP67
  • 温度补偿范围为  -40°C 至 85 °C
  • 使用 PURE.MOBILE 技术
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件

技术制图

SIKO Global, 倾角传感器 IKM360R

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.149  kg
外壳
 塑料或不锈钢
安装方式
 3 点式安装方式
特征
技术数据
内容补充
工作电压
 8 …  36 V DC
反极性保护
电流消耗
≤100  mA
无载荷
状态指示
 2 个双色 LED 灯（红色/绿色）
设备状态或 CAN 状态
负荷能力
±36  V
CAN 接口方式
温度漂移
≤0.02  °/K
 0.008  °/K  典型式
接口
 根据 ISO 11898-1/2 标准, 不带电子隔离功能
CANopen, CiA 301, CiA 303 Part 3, CiA 305, CiA 410
 根据 ISO 11898-1/2 标准, 不带电子隔离功能
CANopen Safety、CiA 301、CiA 303、CiA 305、CiA 410、EN 50325-5 标准
地址
 1 …  127
节点 ID，参数设置经由 SDO 或层设置服务（LSS）
波特率
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
开关时间
<150  ms
边界频率
 0.1 …  20 Hz
可自由设置参数，默认值：2 Hz
参数
 根据 CiA 301、CiA 303 Part 3、CiA 305、CiA 410
CANopen
 根据 CiA 301、CiA 303 Part 3、CiA 305、CiA 410、EN 50325-5 标准
CANopen Safety
连接方式
 1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头 (连接类型 E12E)
 2 个 M12 插头连接器 (A 编码)
5 根插针、1 根导针、1 个插座（连接类型 E12）
特征
技术数据
内容补充
扫描
 MEMS
分辨率
 0.001  °
可设置参数
系统精确度
±0.2  °  在 20 °C 时
±0.8  °
在整个温度测量范围和最大测量范围内
测量范围
 0 …  360 °
1 轴，可设置参数
±180  °
1 轴，可设置参数
±80  °  X-轴, Y-轴
2 根轴、设置参数可调

Kenndaten funktionale Sicherheit

特征
技术数据
内容补充
MTTFd
 500  年份(s)  在 60 °C 时
每通道
PFHd
 228  FIT
在 60 °C 时根据 DIN/EN 61508 标准、第 6 章、 版本 2 、1 FIT = 1.0 E-09 1/h
DCavg
 79  %
在 60 °C 时根据 ISO 13849-1 标准、附录 E.2
特征
技术数据
内容补充
环境温度
-40 …  85 °C
储存温度
-40 …  85 °C
相对湿度
 100  %
允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP67
按照 EN 60529 标准， 已安装匹配的插头
 IP6K9K
按照 ISO 20653 标准安装，并带有适配的连接器
耐冲击性
500 m/s2, 11 ms
EN 60068-2-27, 半正弦, 3 轴 (+/-), 每3次冲击
耐振动性
100 m/s2, 10 … 2000 Hz
按照 EN 60068-2-6 标准, 每 10 个循环

更多信息

连接引脚分配类型

E12, E12E

信号符标
 插脚
nc
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

界面接口/
报告记录

CAN

CAN

CAN

CANopen

CANs

CANopen Safety

轴数量

1

1

1

Z-轴

2

X-轴和 Y-轴

测量范围

360

360

360

0 … 360°

仅在轴一数量有效
-80/+80

X 为 -80 至 +80°, y 为 -80 至 +80°

仅在轴二数量有效

连接方式

E1

E12

E12

Bus IN/Bus OUT

E12E

Bus IN

您专人的订货代码

IKM360R - CAN - 1 - 360 - E12 - OK - SW
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

CANopen

ZIP

DE
EN

CANopen Safety

ZIP

DE
EN

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

CRC 计算法

ZIP

下载

附件

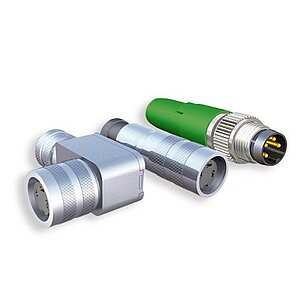

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
SIKO Global, 延长线 KV05S0
延长线 KV05S0

  • 预装配电缆接头

  • 电线长3m

  • 连接技术 M12 (A 编码), 5 针

前往有关产品
更多附件
订货代码
配套插头, 5 针, 弯角插口
83006
配套插头, 5 针，插口
84109

供货范围

  • IKM360R
  • 快速参考指南
