Trasduttore a filo SG31

Struttura robusta per montaggio encoder con corsa utile di 3000 mm
SIKO Global, Trasduttore a filo SG31
SIKO Global, Trasduttore a filo SG31
SIKO Global, Trasduttore a filo SG31
SIKO Global, Trasduttore a filo SG31
Trasduttore a filo con robusta struttura per svariati ambiti di applicazione quali costruzione di gru, piattaforme e pedane, tecnica di stoccaggio, etc. per corse utili fino a 3000mm. Montaggio semplice, universale e variabile. In combinazione con un encoder di sicurezza Safety della piattaforma di sensori PURE.MOBILE, può essere utilizzato anche in applicazioni critiche per la sicurezza fino al Performance Level PLd. Inoltre, il trasduttore a filo può essere ampliato con funzioni aggiuntive come un inclinometro o un interruttore DIP per una facile parametrizzazione.
  • Modello robusto
  • Corsa utile fino a 3000 mm
  • Trasduttori a filo per encoder con servoflangia di 58 mm
  • Montaggio versatile
  • Aperture di ventilazione richiudibili contro la formazione di condensa
  • Filo di misura molto resistente (Nirosta)
  • Elevata tenuta all‘uscita del filo
  • In combinazione con l'encoder WV58MR disponibile anche nella versione Safety
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Componente di sistema
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Trasduttore a filo SG31

Dati tecnici

Dati meccanici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.35  kg
Corpo
 pressogetto di zinco/materiale sintetico
Tipo di filo
ø0.61  mm
acciaio inossidabile, con guaina in materiale sintetico
ø0.6  mm
acciaio inossidabile
Forza di estensione
≥9  N
Tratto di misura/ Rotazione del tamburo
 200  mm
Caratteristica
Dati tecnici
Integrazione
Ripetibilità
±0.15  mm
secondo la direzione di avvio
Velocità di traslazione
≤800  mm/s
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 …  80 °C

Ulteriori informazioni

Encoder da combinare con questo trasduttore a filo

Troverete gli encoder idonei sul nostro sito web www.siko-global.com. Sono adatti …

  • per le uscite analogiche quale corrente o tensione: AV3650M, AV58M
  • per le uscite incrementali: IV5800
  • per le uscite assolute: WV58MR, WV5800M, WV5850, WV3650M, WV36M/CAN
Gli encoder SIKO dispongono tra l'altro delle seguenti interfacce: incrementale, SSI, CANopen, CANopen Safety, SAE J1939, diversi protocolli bus di campo
Le specifiche tecniche di questi apparecchi sono disponibili nelle relative schede tecniche. Si possono impiegare molteplici modelli di trasduttori di fabbricanti diversi.

Istruzioni di montaggio

Fissando il filo bisogna far attenzione che l'estensione del filo sia dritta, ossia perpendicolare all’uscita del filo. Si consiglia: scegliere la posizione iniziale solamente dopo aver esteso il filo di ca. 5 mm. In tal modo si evita che l'estensione del filo in fase di ritorno arrivi alla battuta.
Rappresentazione simbolica

Componente di sistema

SIKO Global, Trasduttore a filo SG31
Trasduttore a filo SG31
SIKO Global, Trasduttore incrementale IV5800
Trasduttore incrementale IV5800
SIKO Global, Encoder assoluto AV58M
Encoder assoluto AV58M
SIKO Global, Encoder assoluto WV3650M
Encoder assoluto WV3650M
SIKO Global, Encoder assoluto WV36M/CAN
Encoder assoluto WV36M/CAN
SIKO Global, Encoder assoluto WV5800M
Encoder assoluto WV5800M
SIKO Global, Encoder assoluto WV5850
Encoder assoluto WV5850
SIKO Global, Encoder assoluto WV58MR
Encoder assoluto WV58MR

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

fissaggio del filo

GW

GW

GW

alloggiamento filo con filetto

HK

alloggiamento filo con gancio

RI

alloggiamento filo con anello

modello di filo

S

S

S

filo in acciaio, inossidabile

SK

filo in acciaio, con guaina in materiale sintetico

modello trasduttore

OG6

OG6

OG6

senza trasduttore

S6

possibili molteplici trasduttori

vedi accessori

posizione collegamento elettrico

1

1

1

in direzione uscita filo o assiale

a seconda del trasduttore montato
2

in alto

3

di fronte all'uscita del filo

4

in basso

O

senza trasduttore

Il tuo codice ordine

SG31 - GW - S - OG6 - 1
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Istruzioni per il montaggio

PDF

DE | EN

Dichiarazioni CE di conformità

PDF

DE | EN

Modello CAD 3D

Link/URL

CAD-Modell

Dichiarazioni di conformità UKCA

PDF

EN

Accessori

SIKO Global, Prolunga filo SV
Prolunga filo SV

  • Serve a prolungare il filo di misura e/o la distanza con l’oggetto da misurare; non si estende comunque il range di misura del trasduttore stesso

  • Montaggio facile

Vai al prodotto
SIKO Global, Rullo di rinvio UR
Rullo di rinvio UR

  • Per modificare la direzione di misura. I rulli di rinvio trovano impiego quando il trasduttore a filo non può essere montato perpendicolarmente all’estensione del filo.

  • Sono combinabili più rulli di rinvio

Vai al prodotto

Prodotti simili

SIKO Global, Encoder assoluto AV58M
Encoder assoluto AV58M

  • Trasduttore analogico assoluto

  • Risoluzione di 13 bit (8192) lungo il range di misura

  • Temperatura di lavoro fino a -40 °C

Vai al prodotto
SIKO Global, Encoder assoluto WV36M/CAN
Encoder assoluto WV36M/CAN

  • Design compatto (diametro 36.5 mm)

  • Interfaccia CANopen (DS406) o SAE J1939

  • Multiturn senza batteria

Vai al prodotto

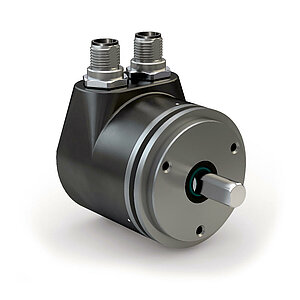

SIKO Global, Encoder assoluto WV5800M
Encoder assoluto WV5800M

  • Interfaccia CANopen (DS406) o SAE J1939

  • Disponibile corpo resistente alla nebbia salina testato

  • Elevata compatibilità elettromagnetica (CEM)

Vai al prodotto
SIKO Global, Encoder assoluto WV58MR-Testprodukt
Encoder assoluto WV58MR-Testprodukt

  • Encoder assoluto ridondante di sicurezza Safety

  • Interfaccia CANopen Safety o CANopen ridondante

  • Impiegabile in applicazioni fino al Performance Level PLd

Vai al prodotto
SIKO Global, Encoder assoluto WV58MR
Encoder assoluto WV58MR

  • Encoder assoluto ridondante di sicurezza Safety

  • Interfaccia CANopen Safety o CANopen ridondante

  • Impiegabile in applicazioni fino al Performance Level PLd

Vai al prodotto
SIKO Global, Encoder assoluto WV36M/SSI
Encoder assoluto WV36M/SSI

  • Design compatto (diametro 36.5 mm)

  • Interfaccia SSI

  • Grado di protezione IP65

Vai al prodotto

Volume di fornitura

  • SG31
  • Istruzioni per il montaggio
