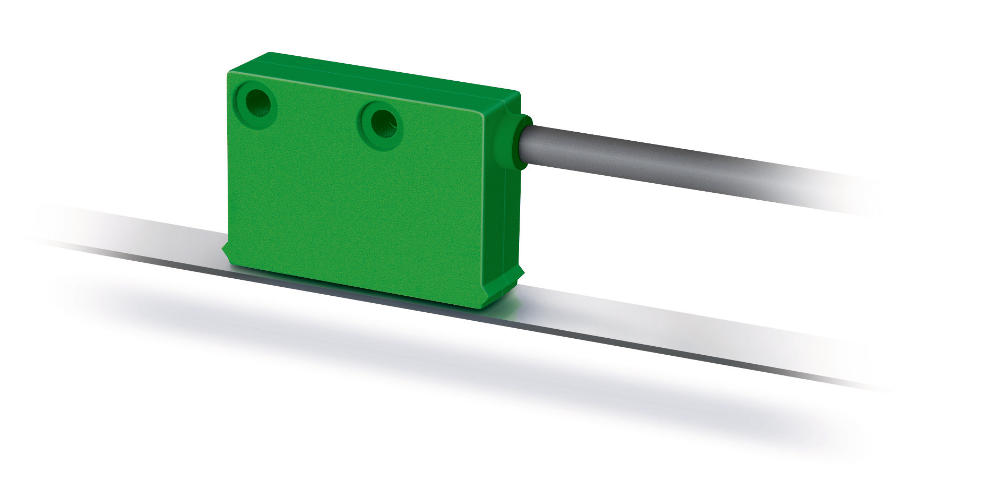

Magnetsensor MSK210
inkremental, digitale Schnittstelle, Auflösung 25 µm
- max. Auflösung 25 μm
- max. Auflösung 0.045° mit MR200 oder MBR200 (100 Pole)
- Wiederholgenauigkeit ±0.025 mm
- Wiederholgenauigkeit ±1 Inkrement
- arbeitet mit Magnetband MB200/1
- arbeitet mit Magnetring MR200, Magnetbandring MBR200
- Leseabstand ≤1 mm
- Leseabstand ≤0.8 mm
- max. 4600 Impulse/Umdrehung mit MBR200 (230 Pole)
Technische Zeichnung
Technische Daten
Signalbild
Hinweis
Der logische Zustand der Signale A und B ist in Bezug auf das Indexsignal I bzw. Referenzsignal R nicht definiert. Er kann vom Signalbild abweichen.
Mehr Informationen
Anschlussbelegung
nicht invertiert mit Referenzsignal
|
Signal |
E1 |
E6X |
E8X |
|
GND |
schwarz |
1 |
1 |
|
+UB |
braun |
2 |
2 |
|
A |
rot |
3 |
3 |
|
B |
orange |
4 |
4 |
|
I, R |
blau |
5 |
5 |
|
nc |
6 |
6 |
|
|
nc |
7 |
7 |
|
|
nc |
8 |
||
|
nc |
9 |
invertiert mit Referenzsignal
|
Signal |
E1 |
E6X |
E8X |
|
A |
rot |
1 |
1 |
|
B |
orange |
2 |
2 |
|
I, R |
blau |
3 |
3 |
|
+UB |
braun |
4 |
4 |
|
GND |
schwarz |
5 |
5 |
|
A/ |
gelb |
6 |
6 |
|
B/ |
grün |
7 |
7 |
|
I/, R/ |
violett |
8 |
8 |
|
nc |
9 |
invertiert ohne Referenzsignal
|
Signal |
E1 |
E6X |
E8X |
|
A |
rot |
1 |
1 |
|
B |
orange |
2 |
2 |
|
nc |
3 |
3 |
|
|
+UB |
braun |
4 |
4 |
|
GND |
schwarz |
5 |
5 |
|
A/ |
gelb |
6 |
6 |
|
B/ |
grün |
7 |
7 |
|
nc |
8 |
||
|
nc |
9 |
Montagehinweis
|
Referenzsignal |
O, I linear |
O, I radial |
R |
|
A, Leseabstand Sensor/Band |
≤1 mm |
≤0.8 mm |
≤0.4 mm |
|
B, seitlicher Versatz |
±2 mm |
±2 mm |
±0.5 mm |
|
C, Fluchtungsfehler |
±1° |
±1° |
±1° |
|
D, Längsneigung |
±1° |
±1° |
±1° |
|
E, Seitenneigung |
±3° |
±3° |
±3° |
|
4 |
2 |
2 |
2 |
Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Betriebsspannung
4
Anschlussart
E1
Kabellänge
02.0
Ausgangsschaltung
PP
Ausgangssignal
NI
Referenzsignal
O
Auflösung linear/
Skalierungsfaktor radial
0.025/20
Lieferumfang
- MSK210
- Befestigungsset
- Montageanleitung
