Handrad HST7
Sterngriff aus Aluminium
- Oberfläche kunststoffbeschichtet oder blank
- verschiedene Nabenbearbeitungen
Technische Zeichnung
Technische Daten
Maßtabelle
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
passend für |
|
78 |
5.8 |
20 |
32 |
60 |
50 |
20 |
15 |
20 |

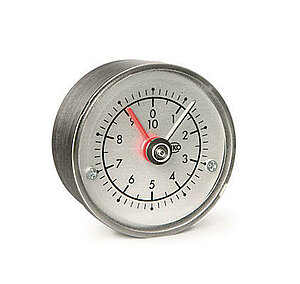

S50/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
Sonderbearbeitung
|
Handradtyp |
HST7 |
||||
|
Bohrung dH7 |
6 … 8 |
9, 10 |
11, 12 |
13 … 16 |
17 … 20 |
|
Nutbreite bei Passfedernut JS9 |
3 |
4 |
5 |
||
|
Stiftloch |
3.8/10 |
3.8/10 |
3.8/10 |
4.8/10 |
4.8/10 |
|
Nabengewinde ohne Passfedernut JS9 |
M4/10 |
M4/10 |
M4/10 |
M6/10 |
M6/10 |
|
Nabengewinde mit Passfedernut JS9 |
M3/10 |
M3/10 |
M4/10 |
||
|
4 |
2 |
2 |
2 |
2 |
2 |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Oberfläche
B
Bohrungsdurchmesser
5.8
Passfedernut
OP
Stiftloch
OS
Nabengewinde
ONG
Nabe abgedreht
OAN
Positionsanzeige
PM
Lieferumfang
- HST7
