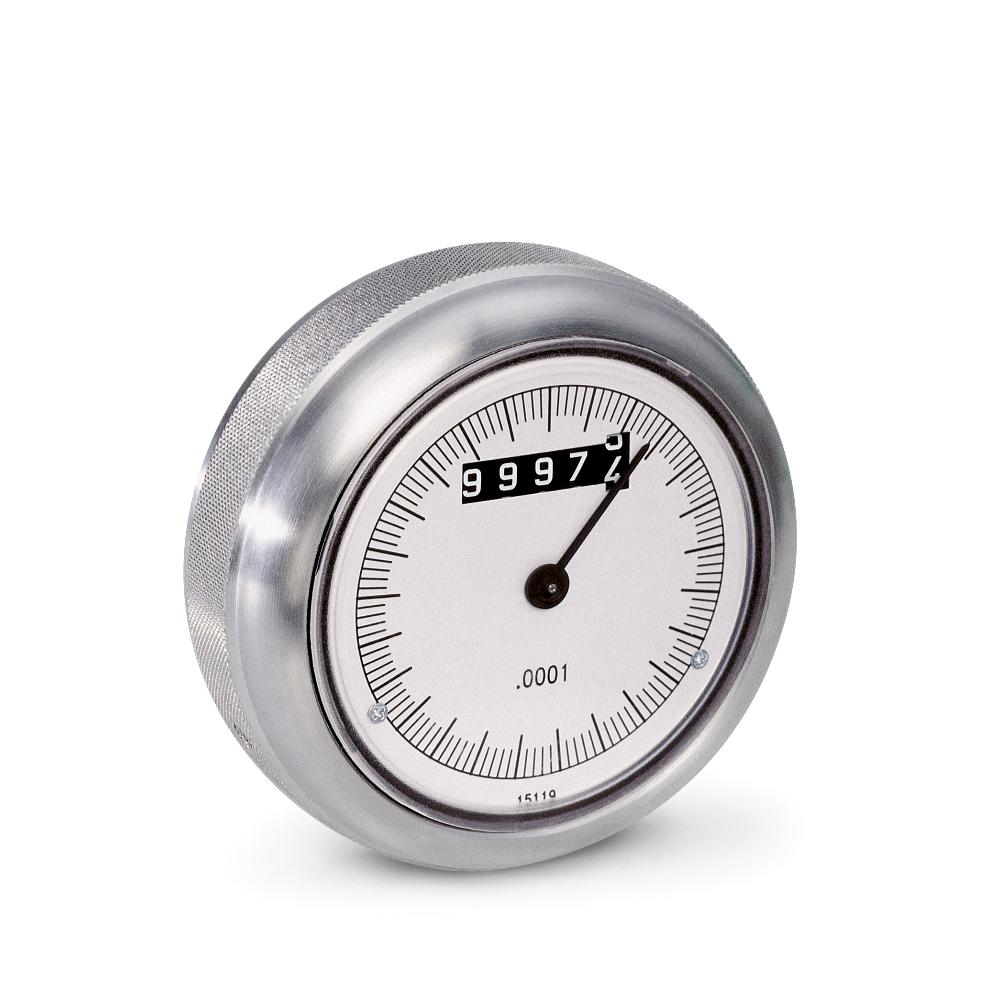

Volantino HR6
Volantino in alluminio zigrinato di elevata qualità
- Volantino in alluminio zigrinato di elevata qualità
- Modello compatto
- Superficie rivestita con materiale sintetico, anodizzata o nuda
- Diverse lavorazioni del mozzo
Disegno tecnico
Dati tecnici
Tabella misure
|
øD |
ødv |
ødx |
ød1 |
a |
b |
c |
e |
Adatto per |
|
65 |
5.8 |
20 |
30 |
50 |
35 |
15 |
20 |

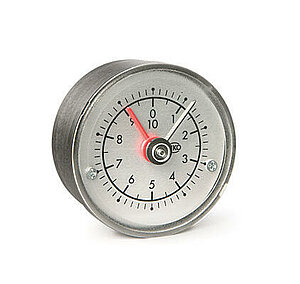

S50/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
Lavorazione speciale
|
Modello volantino |
HR6 |
||||
|
Foro dH7 |
6 … 8 |
9, 10 |
11, 12 |
13 … 16 |
17 … 20 |
|
Larghezza scanalatura per chiavetta JS9 |
3 |
4 |
5 |
||
|
Foro per perno |
3.8/10 |
3.8/10 |
3.8/10 |
4.8/10 |
|
|
Filetto del mozzo senza scan. chiav. JS9 |
M4/10 |
M4/10 |
M4/10 |
M6/10 |
|
|
Filetto del mozzo con scan. chiav. JS9 |
M3/10 |
M3/10 |
M4/10 |
||
|
3 |
1 |
1 |
1 |
1 |
1 |
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
superficie
B
Diametro foro
5.8
scanalatura per chiavetta
OP
Foro per perno
OS
mozzo filettato
ONG
mozzo tornito
OAN
indicatore di posizione
PM

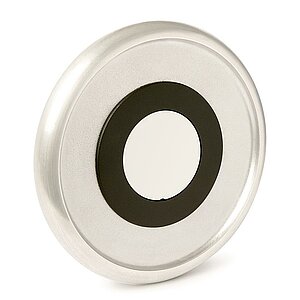

Accessori
Volume di fornitura
- HR6
