Codificador rotatorio absoluto WV58MR
Codificador rotatorio de seguridad redundante absoluto
- Codificador rotatorio de seguridad redundante absoluto
- Interfaz redundante CANopen Safety o CANopen
- puede utilizarse en aplicaciones hasta el nivel de rendimiento PLd
- Disponible carcasa comprobada contra niebla salina
- Elevada compatibilidad CEM
- Disponible con función especial de corona giratori
- con tecnología PURE.MOBILE
Dibujo técnico
Característica
Más informaciones
Opción, PURE.MOBILE sistema modular de sensores
Sensor de inclinación
|
Característica |
Datos técnicos |
Complemento |
|
Resolución |
0.01° |
|
|
Gama de medición |
360° |
1 eje |
|
±180° |
1 eje |
|
|
Precisión |
±0.1° a 20 °C |
|
|
±0.8° |
en toda la gama de temperaturas y gama de medición máx. |
|
|
Precisión del punto cero deriva máx. |
±0.02 °/K |
|
|
Precisión del punto cero deriva típica |
±0.008 °/K |
|
|
Frecuencia límite |
10 Hz |
|
|
36 |
42 |
88 |
asignación de pines
E12, E12E, E12EE
|
Señal |
PIN |
|
CAN_GND |
1 |
|
+UB |
2 |
|
GND |
3 |
|
CAN_H |
4 |
|
CAN_L |
5 |
E1
|
Señal |
Color del cable E1 |
|
CAN_GND |
blanco |
|
+UB |
marrón |
|
GND |
verde |
|
CAN_H |
amarillo |
|
CAN_L |
gris |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
interfaz/
protocolo
CAN
Tipo de conexión
E1
número de revoluciones
1
diámetro eje x longitud
6x10
condiciones ambientales
S
Tipo de protección
IP65
Tipo de montaje
M2
Longitud cable
01.0
opción
O

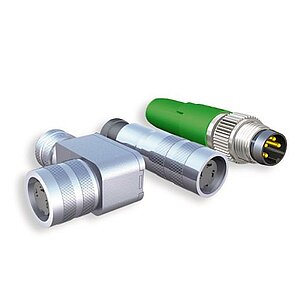

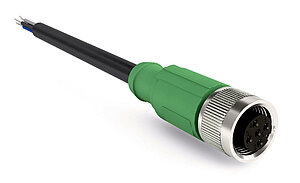

Accesorio
Volumen de suministro
- WV58MR
- Instrucciones breves
