Codificador rotatorio absoluto WH3600MR

Codificador rotatorio magnético de seguridad con eje hueco
SIKO Global, Codificador rotatorio absoluto WH3600MR
SIKO Global, Codificador rotatorio absoluto WH3600MR
SIKO Global, Codificador rotatorio absoluto WH3600MR
SIKO Global, Codificador rotatorio absoluto WH3600MR
El codificador Multiturn de seguridad más pequeño para máquinas móviles! Especialmente desarrollado para su uso en máquinas móviles, el codificador rotatorio de seguridad absoluta WV3600MR proporciona valores de medición fiables y precisos incluso en las condiciones ambientales más duras. Gracias al innovador concepto de seguridad, certificado según SIL2, el WV3600MR también puede utilizarse en aplicaciones de seguridad crítica hasta el nivel de rendimiento d. Disponible en versión Sigle y Multiturn y con un diámetro exterior de sólo 36 mm, también puede montarse en aplicaciones con un espacio de instalación extremadamente limitado.
  • El codificador rotatorio de seguridad Multiturn más pequeño para máquinas móviles
  • Variante Single o Multiturn disponible
  • Certificado SIL2 (IEC 61508) PLd (DIN EN ISO 13849) (en preparación)
  • E1 autorización por la Oficina Federal de Automoción (Kraftfahrt Bundesamt) (en preparación)
  • Tipo de construcción extremadamente compacto y muy robusto
  • Tipo de protección hasta IP6K9K
  • con tecnología PURE.MOBILE
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Ver vídeo de expertos
Añadir a favoritos
  • Dibujo técnico
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Pedido
  • Descargas
  • Accesorio

Dibujo técnico

SIKO Global, Codificador rotatorio absoluto WH3600MR

Dibujo técnico

SIKO Global, Codificador rotatorio absoluto WH3600MR

Característica

Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
eje
 acero fino inoxidable
Brida
 aluminio
Carcasa
 acero fino inoxidable
Revoluciones
≤3000  min-1
Momento de inercia
 29  gcm²
Carga del eje
≤40  N
radial
≤20  N
axial
Característica
Característica
Complemento
Tensión de servicio
 8 …  36 V DC
protegido frente a un cambio de polaridad
Absorción de potencia
≤1  W  a 36 V
sin carga
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Indicación de estado
 1 LED de dos colores (rojo/verde)
Estado aparatos/CAN
Capacidad de carga
±36  V
interfaz CAN
Dirección
 1 …  127
CANopen Safety
 128 …  238
SAE J1939 Safety
Tasa de baudios
 20  kbit/s
CANopen Safety
 50  kbit/s
CANopen Safety
 125  kbit/s
CANopen Safety
 250  kbit/s
CANopen Safety
 500  kbit/s
CANopen Safety
 800  kbit/s
CANopen Safety
 1  Mbit/s
CANopen Safety
Tiempodeciclo
<10  ms
Tiempo de arranque
<1000  ms
Parámetros
 Según CiA 301, CiA 303 parte 3, CiA 305, CiA 406, EN 50325-5
CANopen Safety
Tipo de conexión
 1 conector de enchufe M12 (codificado A)
5 polos, 1 clavija (tipo de conexión E12E)
 extremo de cable abierto
sección transversal de los cordones 0.5 mm2 (tipo de conexión E1)
Característica
Característica
Complemento
Palpado
 magnético
Resolución
 14  bit
singleturn, 16384 pasos/giro
Gama de medición
 1  rivoluzione
singelturn
 4096  rivoluzione
12 bit
 65536  rivoluzione
16 bit

Kenndaten funktionale Sicherheit

Característica
Característica
Complemento
Característica
Característica
Complemento
Temperatura ambiente
-40 …  85 °C
Temperatura de almacenamiento
-40 …  85 °C
Humedad relativa del aire
 100  %
formación de rocío permitida
Tipo de protección
 IP67, IP6K9K
EN 60529, ISO 20653, montado según las instrucciones de montaje y con contraenchufe adecuado
Prueba de neblinas de sal
 grado de agresividad 3
EN 60068-2-52

Más informaciones

asignación de pines

E12E

Señal
 PIN
nc
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

E1

Señal
 Color del cable
nc
 blanco
+UB
 marrón
GND
 verde
CAN_H
 amarillo
CAN_L
 gris

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

interfaz/
protocolo

CANs

CANs

CANs

CANopen Safety

J1939s

SAE J1939 Safety

número de revoluciones

1

1

1

singleturn

4096

12 bit

65536

16 bit

eje hueco/
diámetro

N2/6

N2/6

N2/6

ø6 mm, ranura de unión positiva

N2/8

ø8 mm, ranura de unión positiva

N3/10

ø10 mm, ranura de unión positiva

posición conexión eléctrica

A

A

A

axial

R

radial

Tipo de conexión

E1

E1

E1

extremo de cable abierto

E12E

Bus IN

Longitud cable

OK

OK

OK

sin cable

sólo con tipo de conexión E12E
01.0
en m
02.0
03.0
05.0
10.0
sólo con tipo de conexión E1

Su clave de pedido

WH3600MR - CANs - 16384 - 1 - N2/6 - DS1 - IP67 - A - E1 - OK - S
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Accesorio

SIKO Global, Visión de conjunto Contraenchufe
Visión de conjunto Contraenchufe

  • Contraenchufe recto

  • Contraenchufe acodado

  • Enchufe D-SUB

Ver producto

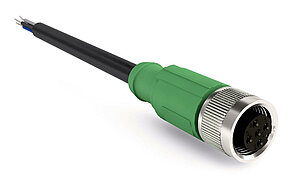

SIKO Global, Prolongación de cable KV05S0
Prolongación de cable KV05S0

  • Conexión de cable preconfeccionada

  • Longitud de cable 3 m

  • Técnica de conexión M12 (codificada A), 5 polos

Ver producto
Otro accesorio
Clave del pedido
Contraenchufe, 5 polos, caja de derivación en ángulo
83006
Contraenchufe, 5 polos, hembrilla
84109

Volumen de suministro

  • WH3600MR
  • Instrucciones breves
