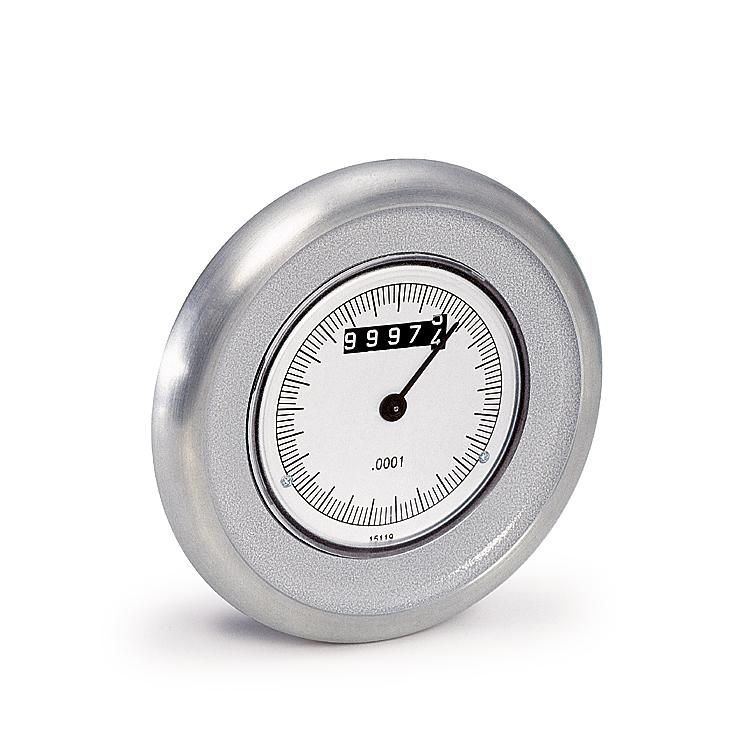

Rueda manual HS14
Rueda manual de aluminio de alta calidad
- Sólida rueda manual de fundición de aluminio
- Forma constructiva redondeada con esquinas de suciedad minimizadas
- Superficie revestida de plástico o desnuda
- Diversos acabados del cubo
- Opcionalmente con empuñadura giratoria (ver accesorios)
Dibujo técnico
Característica
Tabla de medidas
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
Apto para |
|
140 |
6.8 |
20 |
32 |
95 |
70 |
18 |
23 |
29 |
M8 |
S80/1; SZ80/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
Mecanizado especial
|
Tipo de rueda manual |
HS14 |
||||
|
Taladro dH7 |
7, 8 |
9, 10 |
11, 12 |
13 … 17 |
18 … 20 |
|
Anchura de ranura en resorte de ajuste JS9 |
3 |
4 |
5 |
||
|
Agujero para clavija |
3.8/12 |
3.8/12 |
3.8/12 |
4.8/12 |
4.8/12 |
|
Rosca d cubo sin ranura d chaveta JS9 |
M4/12 |
M4/12 |
M4/12 |
M6/12 |
M6/12 |
|
Rosca cubo c. ranura muelle ajuste JS9 |
M3/12 |
M3/12 |
M4/12 |
||
|
3 |
1 |
1 |
1 |
1 |
1 |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
superficie
B
taladro empuñadura
OG
Diámetro taladro
6.8
chavetero
OP
Agujero para clavija
OS
rosca de cubo
ONG
cubo torneado
OAN

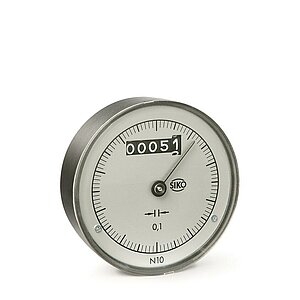

indicador de posición
PM
Accesorio
Volumen de suministro
- HS14
