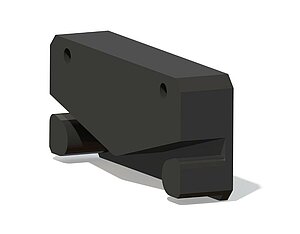

Sensor magnético MSC500
Sensor compacto, incremental, interfaz digital, resolución1 µm
- Resolución máx. 1 μm
- máx. 200000 impulsos/revolución en combinación con MR500 o MBR500 (160 polos)
- Precisión de repetición ±0,005 mm
- Indicación LED de estado con supervis. integr. de distancia
- trabaja con cinta magnética MB500/1, anillo magnético MR500, anillo de cinta magnética MBR500
- Distancia de lectura ≤2 mm
- Conexión de cable enchufable con prolongación de cable KV1C
- Conex. salida PP, TTL, LD (en función de tensión de servicio)
- opcionalmente con punto de referencia R o marcas de referencia flexibles FR
Dibujo técnico
Característica
Velocidad de desplazamiento/periférica
Velocidad de desplazamiento / periférica Vmax [m/s] |
|||||||||||
Resolución/ Factor de escala |
0.001/1250 |
4.00 |
3.20 |
1.60 |
0.80 |
0.32 |
0.20 |
0.10 |
0.05 |
0.03 |
0.01 |
0.005/250 |
20.00 |
16.00 |
8.00 |
4.00 |
1.60 |
1.00 |
0.50 |
0.25 |
0.13 |
0.06 |
|
0.01/125 |
25.00 |
25.00 |
16.00 |
8.00 |
3.20 |
2.00 |
1.00 |
0.50 |
0.25 |
0.12 |
|
0.025/50 |
25.00 |
25.00 |
25.00 |
20.00 |
8.00 |
5.00 |
2.50 |
1.25 |
0.63 |
0.30 |
|
0.05/25 |
25.00 |
25.00 |
25.00 |
25.00 |
16.00 |
10.00 |
5.00 |
2.50 |
1.25 |
0.61 |
|
0.1/12.5 |
25.00 |
25.00 |
25.00 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.50 |
1.21 |
|
Distancia entre impulsos [μs] |
0.20 |
0.25 |
0.50 |
1.00 |
2.50 |
4.00 |
8.00 |
16.00 |
32.00 |
66.00 |
|
Frecuencia de conteo [kHz] |
1250.00 |
1000.00 |
500.00 |
250.00 |
100.00 |
62.50 |
31.25 |
15.63 |
7.81 |
3.79 |
|
3 |
2 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Indicación dada por una señal
Observación
El estado lógico de las señales A y B no está definido respecto a la señal de índice I o la señal de referencia R. Puede desviarse de la imagen de la señal.
Distancia entre impulsos, conexión de salida LD
Más informaciones
asignación de pines
en combinación con la prolongación de cable KV1C
Señal |
4 conductores |
5 conductores |
6 conductores |
8 conductores |
A |
rojo |
rojo |
rojo |
rojo |
B |
naranja |
naranja |
naranja |
naranja |
I, R, FR |
azul |
azul |
||
+UB |
marrón |
marrón |
marrón |
marrón |
GND |
negro |
negro |
negro |
negro |
/A |
amarillo |
amarillo |
||
/B |
verde |
verde |
||
/I, /R, /FR |
violeta |
Observación de montaje
Señal de referencia |
I |
R |
FR |
A, Distancia de lectura sensor/cinta |
≤2 mm |
≤1.5 mm |
0.4 … 1 mm |
B, desplazamiento lateral |
±2 mm |
±0.5 mm |
±0.5 mm |
C, Error de alineación |
±3° |
±3° |
±3° |
D, Inclinación longitudinal |
±1° |
±1° |
±1° |
E, Inclinación lateral |
±3° |
±3° |
±3° |
3 |
2 |
2 |
2 |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
señal de referencia
I
resolución lineal /
factor de escala radial
0.001/1250
Distancia entre impulsos
0.2
Accesorio
Volumen de suministro
- MSC500
- Set de fijación
- Instrucciones breves
